UCPA 205
Подшипники серии UC представляют собой стандартизированные, широко используемые сферические подшипниковые узлы со стяжными втулками. Основой узла является радиальный шарикоподшипник, имеющий сферическую наружную поверхность (сферический наружный диаметр – SPB), который устанавливается в соответствующий сферический пауз чугунного корпуса. Эта серия, изготавливаемая по метрическим стандартам (ISO/ГОСТ), специально разработана для применения в промышленности, где требуются высокая грузоподъемность, простота монтажа и надежная работа.
Описание
маркер
Подшипники серии UC
| ISO | UCPA 205 | |
| Но. подшипника | UC 205 | |
| Но. корпуса | PA205 | |
| Диаметр вала | d | 25 mm |
| Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки | h | 36.5 mm |
| Длина корпуса | a | 84 mm |
| Расстояние между монтажными отверстиями | e | 56 mm |
| Ширина корпуса / Ширина основания | b | 38 mm |
| Размер болта | S | M10 |
| Глубина резьбы монтажного отверстия | I | 15 mm |
| Высота опорной ножки корпуса | g | 12 mm |
| Высота корпуса / Высота основания | w | 72 mm |
| Ширина внутреннего кольца | B | 34.1 mm |
| Расстояние передняя сторона/центр подшипника | n | 14.3 mm |
| Вес | 0.756 kg | |
Конструкция подшипников UC серии
- Типичный узел подшипника UC состоит из следующих ключевых компонентов:
- Чугунный корпус:Как правило, из серого чугуна или высокопрочного чугуна (например, обозначение UC-P), с монтажными отверстиями (отверстия под болты или с резьбой), обеспечивающий прочную опору и стабильность.
- Радиальный шарикоподшипник со сферической наружной поверхностью:Внутреннее кольцо подшипника предназначено для установки на гладкий цилиндрический вал (например, с полем допуска h7 по ГОСТ). Его наружное кольцо имеет сферическую наружную поверхность, которая устанавливается в сферический пауз корпуса.
- Уплотнения:Оснащен уплотнениями с обеих сторон (обычно резиновыми, например, NBR или FKM) для эффективной защиты от загрязнений, пыли и влаги, а также для удержания смазки внутри.
- Устройство фиксации:Основное крепление обеспечивается с помощью стяжной (натяжной) втулки (эксцентриковой или разъемной) в комплекте с стяжной гайкой и контршайбой. Этот механизм позволяет надежно закрепить подшипник на валу за счет трения, значительно упрощая монтаж и демонтаж. (Примечание: некоторые варианты UC имеют коническое отверстие внутреннего кольца и коническую стяжную втулку).
Ключевые характеристики подшипников серии UC
- Самоустанавливаемость:Сферическое сопряжение наружного кольца с корпусом позволяет подшипнику компенсировать небольшие перекосы вала (обычно до ±3°), нивелируя монтажные погрешности или прогиб вала.
- Простота монтажа и обслуживания:Собранный узел в комплекте со стяжной втулкой обеспечивает очень быструю установку и снятие с цилиндрического вала без использования специального инструмента, сокращая простои и затраты на обслуживание.
- Высокая степень защиты:Стандартные уплотнения обеспечивают отличную защиту от воздействия неблагоприятных условий окружающей среды, продлевая срок службы подшипника.
- Высокая грузоподъемность:Прочный чугунный корпус и конструкция радиального шарикоподшипника обеспечивают хорошую радиальную грузоподъемность и умеренную осевую грузоподъемность.
- Широкая совместимость и взаимозаменяемость:Изготовление по метрическим стандартам (ISO/ГОСТ) гарантирует легкую замену и доступность запасных частей по всему миру.
Применение подшипников серии UC
Благодаря своей надежности, простоте эксплуатации и стабильной работе, подшипники UC широко применяются в различных отраслях:
- Сельскохозяйственная техника (Тракторы, Комбайны, Сеялки)
- Конвейерное оборудование (Ленточные транспортеры, Рольганги)
- Системы вентиляции и кондиционирования воздуха (Вентиляторы)
- Оборудование для переработки материалов
- Строительная техника
- Линии пищевой и перерабатывающей промышленности
- Текстильное оборудование
- Приводы общего назначения (Электродвигатели, Редукторы, Шкивы)
Выбирая подшипники серии UC, вы выбираете надежность, экономическую эффективность и стабильную работу вашего оборудования.
связаться с нами
Сопутствующие популярные продукты
32960
Конический роликовый подшипник – это прецизионный подшипник качения, разработанный для одновременного восприятия высоких радиальных нагрузок и односторонних осевых нагрузок. Уникальная коническая геометрия дала название этому подшипнику и определяет его основную функцию – эффективное разложение и передачу комбинированных нагрузок.
K120X127X24
Игольчатые подшипники используют цилиндрические ролики с соотношением длины к диаметру >4:1. Такая “игольчатая” конструкция обеспечивает рекордную радиальную грузоподъемность в минимальном монтажном пространстве, превосходя шарикоподшипники аналогичного размера.
NA6907
Игольчатые подшипники используют цилиндрические ролики с соотношением длины к диаметру >4:1. Такая “игольчатая” конструкция обеспечивает рекордную радиальную грузоподъемность в минимальном монтажном пространстве, превосходя шарикоподшипники аналогичного размера.
HK5528
Игольчатые подшипники используют цилиндрические ролики с соотношением длины к диаметру >4:1. Такая “игольчатая” конструкция обеспечивает рекордную радиальную грузоподъемность в минимальном монтажном пространстве, превосходя шарикоподшипники аналогичного размера.
UC205-13
Подшипники серии UC представляют собой стандартизированные, широко используемые сферические подшипниковые узлы со стяжными втулками. Основой узла является радиальный шарикоподшипник, имеющий сферическую наружную поверхность (сферический наружный диаметр – SPB), который устанавливается в соответствующий сферический пауз чугунного корпуса. Эта серия, изготавливаемая по метрическим стандартам (ISO/ГОСТ), специально разработана для применения в промышленности, где требуются высокая грузоподъемность, простота монтажа и надежная работа.
UK211-HS2311
Подшипники серии UC представляют собой стандартизированные, широко используемые сферические подшипниковые узлы со стяжными втулками. Основой узла является радиальный шарикоподшипник, имеющий сферическую наружную поверхность (сферический наружный диаметр – SPB), который устанавливается в соответствующий сферический пауз чугунного корпуса. Эта серия, изготавливаемая по метрическим стандартам (ISO/ГОСТ), специально разработана для применения в промышленности, где требуются высокая грузоподъемность, простота монтажа и надежная работа.
3310
Двухрядные радиально-упорные шарикоподшипники — это специализированный тип подшипников качения. Их ключевая особенность заключается в наличии двух рядов стальных шариков, расположенных между дорожками качения внутреннего и наружного колец, причем дорожки качения смещены друг относительно друга по оси подшипника. Такая конструкция приводит к тому, что линия контакта шариков с дорожками качения образует угол (угол контакта) с радиальной плоскостью подшипника. Наличие этого угла контакта является ключевым фактором, позволяющим этим подшипникам одновременно воспринимать радиальные и осевые нагрузки. По сравнению с однорядными радиально-упорными шарикоподшипниками, двухрядная конструкция обеспечивает значительно более высокую грузоподъемность (особенно осевых нагрузок) и жесткость.
3203 2RS
Двухрядные радиально-упорные шарикоподшипники — это специализированный тип подшипников качения. Их ключевая особенность заключается в наличии двух рядов стальных шариков, расположенных между дорожками качения внутреннего и наружного колец, причем дорожки качения смещены друг относительно друга по оси подшипника. Такая конструкция приводит к тому, что линия контакта шариков с дорожками качения образует угол (угол контакта) с радиальной плоскостью подшипника. Наличие этого угла контакта является ключевым фактором, позволяющим этим подшипникам одновременно воспринимать радиальные и осевые нагрузки. По сравнению с однорядными радиально-упорными шарикоподшипниками, двухрядная конструкция обеспечивает значительно более высокую грузоподъемность (особенно осевых нагрузок) и жесткость.
6306
Радиальный шарикоподшипник (Deep Groove Ball Bearing) является одним из наиболее широко используемых типов подшипников качения. Он состоит из внутреннего кольца, наружного кольца, стальных шариков и сепаратора (или уплотнительных элементов). Глубокие дорожки качения на внутреннем и наружном кольцах позволяют ему выдерживать радиальные нагрузки и ограниченные двухсторонние осевые нагрузки одновременно. Благодаря своей простой конструкции и надежной работе он широко используется в различных механических устройствах.
7028 C
Угловые Контактные Шарикоподшипники (УКШП) — это прецизионные узлы, специально разработанные для одновременного восприятия комбинированных радиальных и осевых нагрузок. В отличие от стандартных радиальных шарикоподшипников, они характеризуются наличием контактного угла (обычно от 15° до 40°), что позволяет им выдерживать значительные осевые усилия в одном направлении, часто в сочетании с умеренными радиальными нагрузками. Такая конструкция делает их незаменимыми в приложениях, требующих высокой точности вращения и жесткости в условиях сложного нагружения.
6204 ZZ
Радиальный шарикоподшипник (Deep Groove Ball Bearing) является одним из наиболее широко используемых типов подшипников качения. Он состоит из внутреннего кольца, наружного кольца, стальных шариков и сепаратора (или уплотнительных элементов). Глубокие дорожки качения на внутреннем и наружном кольцах позволяют ему выдерживать радиальные нагрузки и ограниченные двухсторонние осевые нагрузки одновременно. Благодаря своей простой конструкции и надежной работе он широко используется в различных механических устройствах.
3308 2RS
Двухрядные радиально-упорные шарикоподшипники — это специализированный тип подшипников качения. Их ключевая особенность заключается в наличии двух рядов стальных шариков, расположенных между дорожками качения внутреннего и наружного колец, причем дорожки качения смещены друг относительно друга по оси подшипника. Такая конструкция приводит к тому, что линия контакта шариков с дорожками качения образует угол (угол контакта) с радиальной плоскостью подшипника. Наличие этого угла контакта является ключевым фактором, позволяющим этим подшипникам одновременно воспринимать радиальные и осевые нагрузки. По сравнению с однорядными радиально-упорными шарикоподшипниками, двухрядная конструкция обеспечивает значительно более высокую грузоподъемность (особенно осевых нагрузок) и жесткость.
6314
Радиальный шарикоподшипник (Deep Groove Ball Bearing) является одним из наиболее широко используемых типов подшипников качения. Он состоит из внутреннего кольца, наружного кольца, стальных шариков и сепаратора (или уплотнительных элементов). Глубокие дорожки качения на внутреннем и наружном кольцах позволяют ему выдерживать радиальные нагрузки и ограниченные двухсторонние осевые нагрузки одновременно. Благодаря своей простой конструкции и надежной работе он широко используется в различных механических устройствах.
NUP422
Цилиндрические роликоподшипники – это подшипники качения, специально разработанные для восприятия высоких радиальных нагрузок. Их ключевыми элементами качения являются цилиндрические ролики, контактирующие с дорожками качения по линии. Такая конструкция делает их исключительно эффективными при работе с чисто радиальными силами, являясь критически важными компонентами в огромном спектре промышленных применений. По сравнению с шарикоподшипниками того же размера, они обладают значительно более высокой радиальной грузоподъемностью.

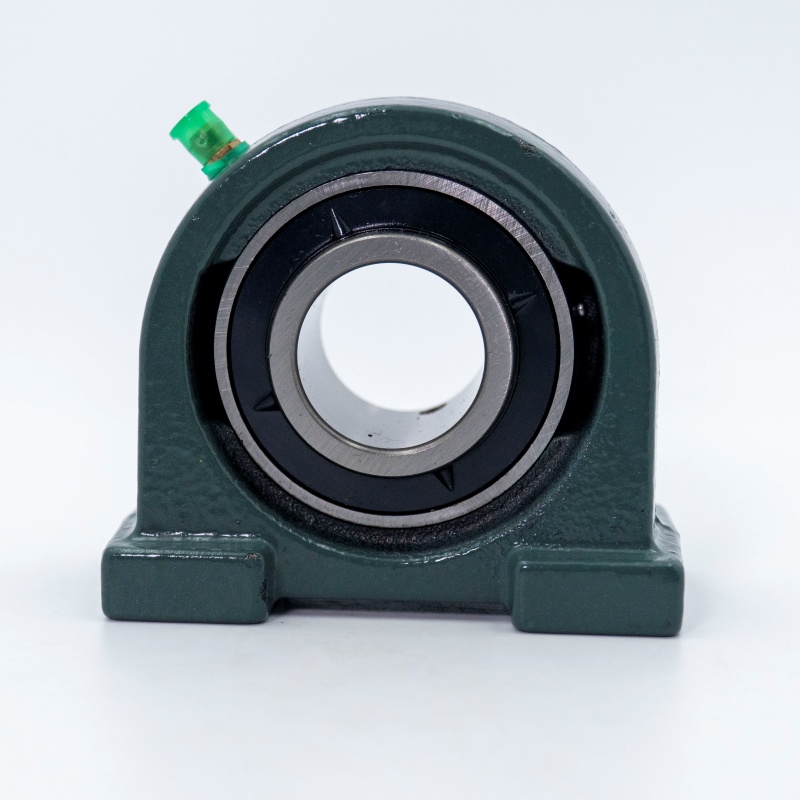

UCPA 207-22
