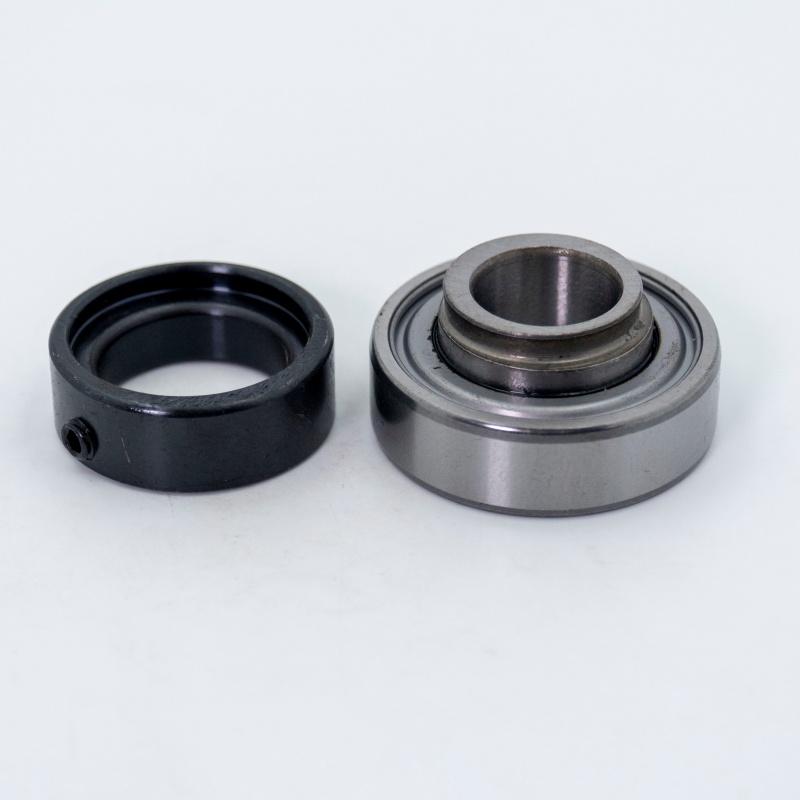

SA207-20
Подшипники серии UC представляют собой стандартизированные, широко используемые сферические подшипниковые узлы со стяжными втулками. Основой узла является радиальный шарикоподшипник, имеющий сферическую наружную поверхность (сферический наружный диаметр – SPB), который устанавливается в соответствующий сферический пауз чугунного корпуса. Эта серия, изготавливаемая по метрическим стандартам (ISO/ГОСТ), специально разработана для применения в промышленности, где требуются высокая грузоподъемность, простота монтажа и надежная работа.
Описание
маркер
Подшипники серии UC

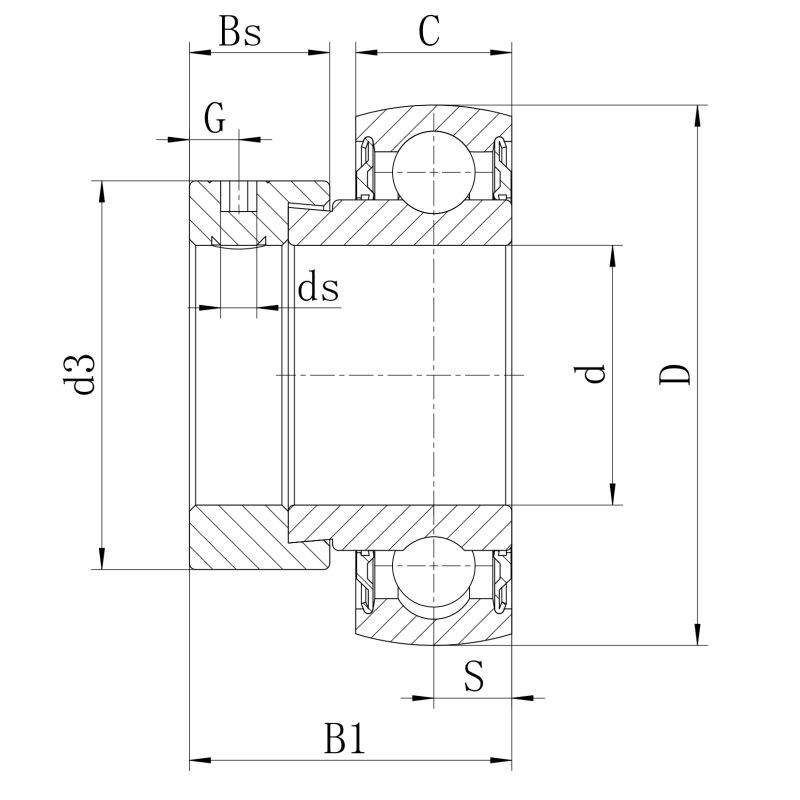

| ISO | SA207-20 | |
| Диаметр отверстия | d | 1-1/4 in |
| Наружный диаметр | D | 2.8346 in |
| Общая ширина подшипника | B | 1.531 in |
| Ширина внутреннего кольца | B1 | 1 in |
| Ширина наружного кольца | C | 0.6693 in |
| Расстояние от центра подшипника до торца | s | 0.374 in |
| Установочный винт | ds | 5/16-24UNF |
| Расстояние от торцевой поверхности до центра резьбы | G | 0.268 in |
| Расстояние от центра OR до центра зоны смазки | F | 0.22 in |
| ширина фиксирующего кольца | BS | 0.689 in |
| наружный диаметр фиксирующего кольца | d3 | 2.189 in |
| Динамическая грузоподъёмность | C | 15.42 kN |
| Статическая грузоподъёмность | C0 | 9.12 kN |
| Вес | 0.46 kg | |
Конструкция подшипников UC серии
- Типичный узел подшипника UC состоит из следующих ключевых компонентов:
- Чугунный корпус:Как правило, из серого чугуна или высокопрочного чугуна (например, обозначение UC-P), с монтажными отверстиями (отверстия под болты или с резьбой), обеспечивающий прочную опору и стабильность.
- Радиальный шарикоподшипник со сферической наружной поверхностью:Внутреннее кольцо подшипника предназначено для установки на гладкий цилиндрический вал (например, с полем допуска h7 по ГОСТ). Его наружное кольцо имеет сферическую наружную поверхность, которая устанавливается в сферический пауз корпуса.
- Уплотнения:Оснащен уплотнениями с обеих сторон (обычно резиновыми, например, NBR или FKM) для эффективной защиты от загрязнений, пыли и влаги, а также для удержания смазки внутри.
- Устройство фиксации:Основное крепление обеспечивается с помощью стяжной (натяжной) втулки (эксцентриковой или разъемной) в комплекте с стяжной гайкой и контршайбой. Этот механизм позволяет надежно закрепить подшипник на валу за счет трения, значительно упрощая монтаж и демонтаж. (Примечание: некоторые варианты UC имеют коническое отверстие внутреннего кольца и коническую стяжную втулку).
Ключевые характеристики подшипников серии UC
- Самоустанавливаемость:Сферическое сопряжение наружного кольца с корпусом позволяет подшипнику компенсировать небольшие перекосы вала (обычно до ±3°), нивелируя монтажные погрешности или прогиб вала.
- Простота монтажа и обслуживания:Собранный узел в комплекте со стяжной втулкой обеспечивает очень быструю установку и снятие с цилиндрического вала без использования специального инструмента, сокращая простои и затраты на обслуживание.
- Высокая степень защиты:Стандартные уплотнения обеспечивают отличную защиту от воздействия неблагоприятных условий окружающей среды, продлевая срок службы подшипника.
- Высокая грузоподъемность:Прочный чугунный корпус и конструкция радиального шарикоподшипника обеспечивают хорошую радиальную грузоподъемность и умеренную осевую грузоподъемность.
- Широкая совместимость и взаимозаменяемость:Изготовление по метрическим стандартам (ISO/ГОСТ) гарантирует легкую замену и доступность запасных частей по всему миру.
Применение подшипников серии UC
Благодаря своей надежности, простоте эксплуатации и стабильной работе, подшипники UC широко применяются в различных отраслях:
- Сельскохозяйственная техника (Тракторы, Комбайны, Сеялки)
- Конвейерное оборудование (Ленточные транспортеры, Рольганги)
- Системы вентиляции и кондиционирования воздуха (Вентиляторы)
- Оборудование для переработки материалов
- Строительная техника
- Линии пищевой и перерабатывающей промышленности
- Текстильное оборудование
- Приводы общего назначения (Электродвигатели, Редукторы, Шкивы)
Выбирая подшипники серии UC, вы выбираете надежность, экономическую эффективность и стабильную работу вашего оборудования.
