NN3052
Цилиндрические роликоподшипники – это подшипники качения, специально разработанные для восприятия высоких радиальных нагрузок. Их ключевыми элементами качения являются цилиндрические ролики, контактирующие с дорожками качения по линии. Такая конструкция делает их исключительно эффективными при работе с чисто радиальными силами, являясь критически важными компонентами в огромном спектре промышленных применений. По сравнению с шарикоподшипниками того же размера, они обладают значительно более высокой радиальной грузоподъемностью.
Описание
маркер

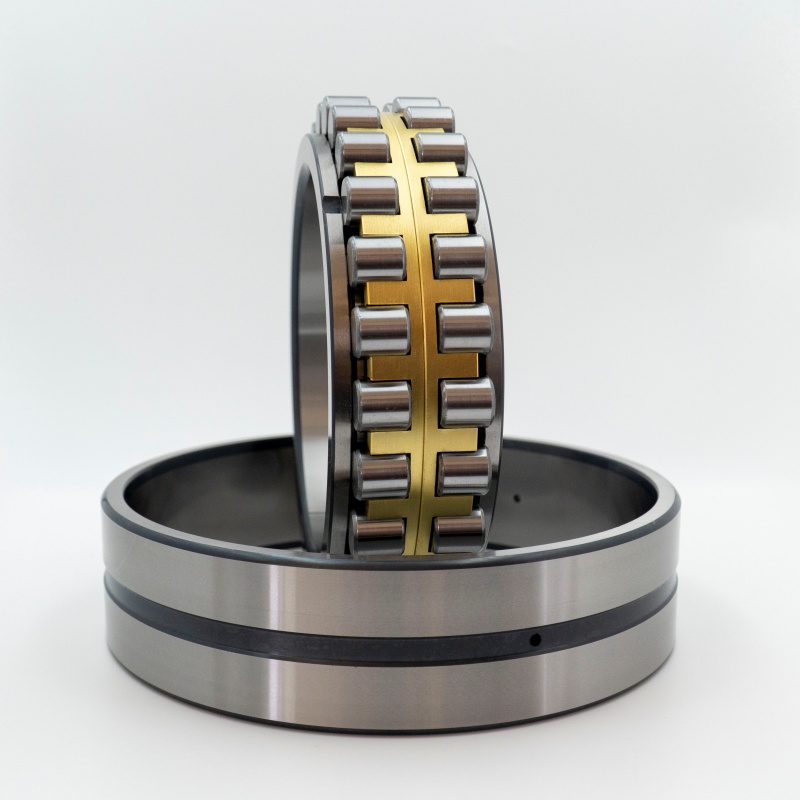

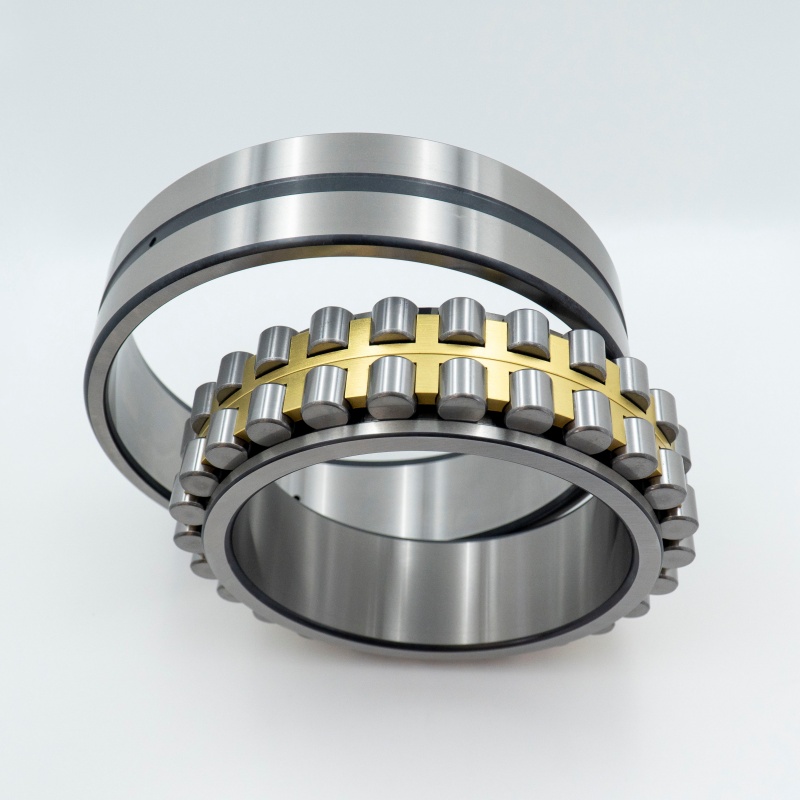

Цилиндрические роликоподшипники
| ISO | NN3052 | |
| ГОСТ | 3282152 | |

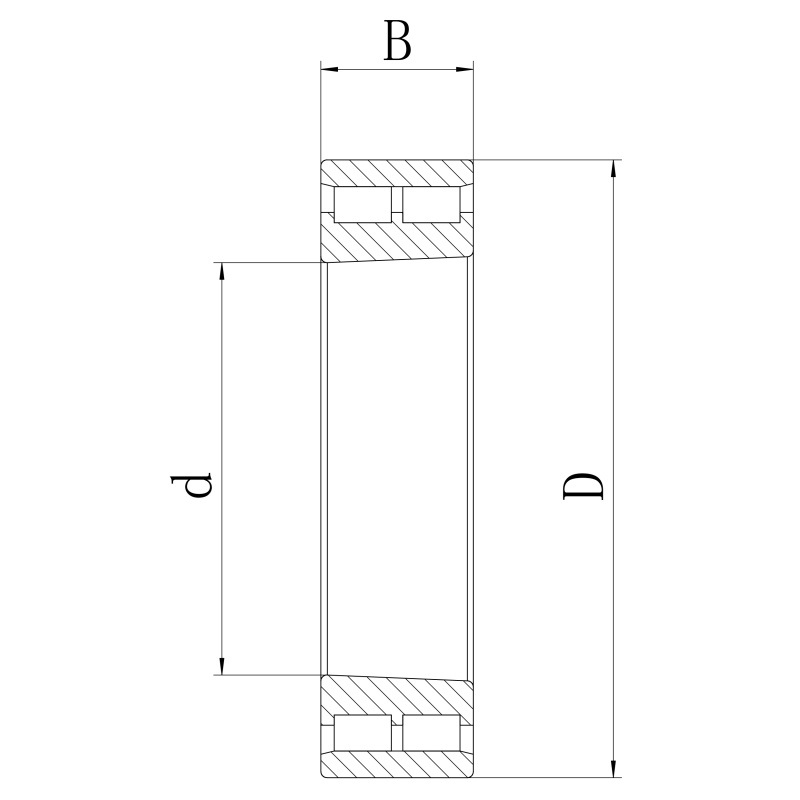

| Диаметр отверстия | d | 260 mm |
| Наружный диаметр | D | 400 mm |
| Ширина | B | 104 mm |
| Динамическая грузоподъёмность | C | 636 kN |
| Статическая грузоподъёмность | C0 | 1200 kN |
| Предельная частота вращения | 1400 r/min | |
| Базовая частота вращения | 1100 r/min | |
| Вес | 46.2 kg | |
Конструкция цилиндрических роликоподшипников
- Типичный цилиндрический роликоподшипник состоит из следующих основных компонентов:
- Наружное кольцо:Обычно имеет фиксированные буртики или фланцы с одной или обеих сторон для осевого направления роликов.
- Внутреннее кольцо:Также обычно имеет буртики или фланцы для направления роликов. В зависимости от конструкции, внутреннее кольцо может быть цельным с буртиками или разъемным (что облегчает монтаж).
- Цилиндрические ролики:Точные шлифованные цилиндрические тела качения, являющиеся основными элементами, воспринимающими нагрузку. Длина ролика обычно немного меньше его диаметра.
- Сепаратор:Равномерно разделяет ролики, предотвращает их трение друг о друга и направляет их правильное движение в дорожках качения. Материалы сепаратора включают сталь, латунь или полимеры (например, полиамид/нейлон).
Характеристики цилиндрических роликоподшипников
- Высокая радиальная грузоподъемность:Линейный контакт позволяет воспринимать значительно более высокие радиальные нагрузки, чем шарикоподшипники того же размера.
- Высокая радиальная жесткость:Отличная жесткость в радиальном направлении, обеспечивающая минимальную деформацию под нагрузкой.
- Низкое трение:Низкое сопротивление качению способствует высокой эффективности.
- Высокоскоростные возможности:Хорошо спроектированные подшипники (особенно с легкими сепараторами) подходят для высоких частот вращения.
- Разъемность:Многие типы (например, NU, NJ) имеют разъемные кольца (внутреннее и/или наружное), что упрощает монтаж, демонтаж и обслуживание.
- Ограниченная осевая грузоподъемность:Как правило, могут воспринимать лишь очень небольшие осевые нагрузки (в зависимости от конструкции буртиков), или требуют комбинации с другими подшипниками для восприятия осевых сил.
Применение цилиндрических роликоподшипников
Цилиндрические роликоподшипники широко используются в приложениях, требующих высокой радиальной грузоподъемности и жесткости:
- Электродвигатели и генераторы:Опоры ротора.
- Редукторы и коробки передач:Опоры валов шестерен.
- Прокатные станы:Опорные узлы рабочих и опорных валков.
- Насосы и компрессоры:Опоры валов.
- Вибросита:Восприятие вибрационных нагрузок.
- Дорожно-строительная техника:Поворотные опоры экскаваторов, кранов.
- Ветрогенераторы:Опорные подшипники главного вала.
- Шпиндели станков:Там, где критически важны высокая жесткость и точность.
- Полиграфическое оборудование:Опоры цилиндров.
- Горнодобывающее оборудование:Конвейеры, дробилки.
- Металлургическое оборудование.
- Крановое оборудование.
Откройте для себя роликовые цилиндрические подшипники, созданные с применением высокоточных производственных технологий, — абсолютно надёжную опору для вашего тяжёлого оборудования.
связаться с нами
Сопутствующие популярные продукты
692 ZZ
Радиальный шарикоподшипник (Deep Groove Ball Bearing) является одним из наиболее широко используемых типов подшипников качения. Он состоит из внутреннего кольца, наружного кольца, стальных шариков и сепаратора (или уплотнительных элементов). Глубокие дорожки качения на внутреннем и наружном кольцах позволяют ему выдерживать радиальные нагрузки и ограниченные двухсторонние осевые нагрузки одновременно. Благодаря своей простой конструкции и надежной работе он широко используется в различных механических устройствах.
686 ZZ
Радиальный шарикоподшипник (Deep Groove Ball Bearing) является одним из наиболее широко используемых типов подшипников качения. Он состоит из внутреннего кольца, наружного кольца, стальных шариков и сепаратора (или уплотнительных элементов). Глубокие дорожки качения на внутреннем и наружном кольцах позволяют ему выдерживать радиальные нагрузки и ограниченные двухсторонние осевые нагрузки одновременно. Благодаря своей простой конструкции и надежной работе он широко используется в различных механических устройствах.
696 ZZ
Радиальный шарикоподшипник (Deep Groove Ball Bearing) является одним из наиболее широко используемых типов подшипников качения. Он состоит из внутреннего кольца, наружного кольца, стальных шариков и сепаратора (или уплотнительных элементов). Глубокие дорожки качения на внутреннем и наружном кольцах позволяют ему выдерживать радиальные нагрузки и ограниченные двухсторонние осевые нагрузки одновременно. Благодаря своей простой конструкции и надежной работе он широко используется в различных механических устройствах.
Шарикоподшипники с глубокими канавками 6008
Радиальный шарикоподшипник (Deep Groove Ball Bearing) является одним из наиболее широко используемых типов подшипников качения. Он состоит из внутреннего кольца, наружного кольца, стальных шариков и сепаратора (или уплотнительных элементов).

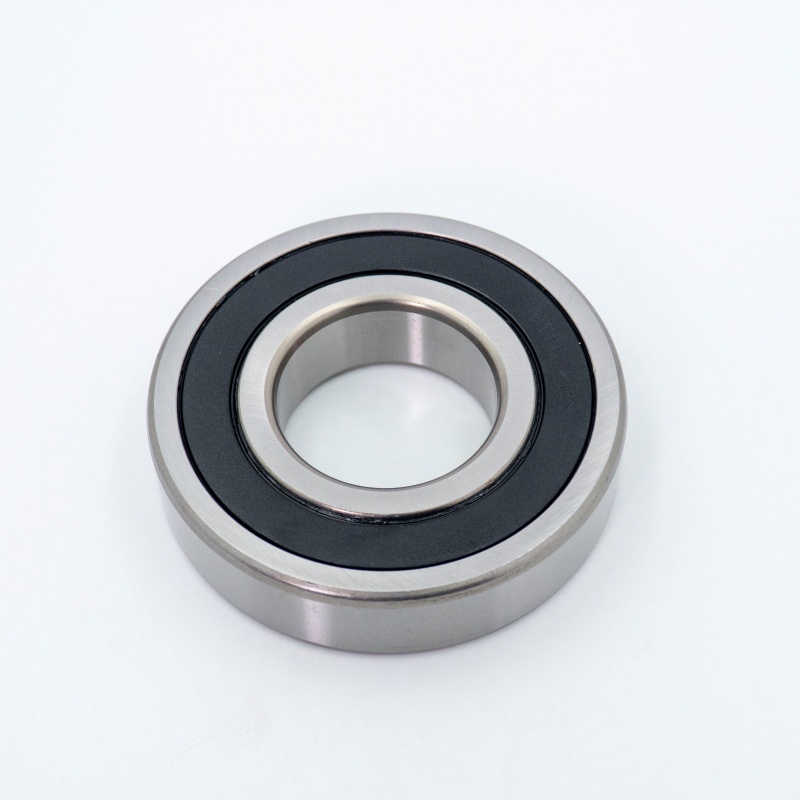

Шарикоподшипники с глубокими канавками 6008 2RS
Радиальный шарикоподшипник (Deep Groove Ball Bearing) является одним из наиболее широко используемых типов подшипников качения. Он состоит из внутреннего кольца, наружного кольца, стальных шариков и сепаратора (или уплотнительных элементов).
Шарикоподшипники с глубокими канавками 6028 ZZ
Радиальный шарикоподшипник (Deep Groove Ball Bearing) является одним из наиболее широко используемых типов подшипников качения. Он состоит из внутреннего кольца, наружного кольца, стальных шариков и сепаратора (или уплотнительных элементов).
32326
Конический роликовый подшипник – это прецизионный подшипник качения, разработанный для одновременного восприятия высоких радиальных нагрузок и односторонних осевых нагрузок. Уникальная коническая геометрия дала название этому подшипнику и определяет его основную функцию – эффективное разложение и передачу комбинированных нагрузок.
Шарикоподшипники с глубокими канавками 6026
Радиальный шарикоподшипник (Deep Groove Ball Bearing) является одним из наиболее широко используемых типов подшипников качения. Он состоит из внутреннего кольца, наружного кольца, стальных шариков и сепаратора (или уплотнительных элементов).
Шарикоподшипники с глубокими канавками 6028
Радиальный шарикоподшипник (Deep Groove Ball Bearing) является одним из наиболее широко используемых типов подшипников качения. Он состоит из внутреннего кольца, наружного кольца, стальных шариков и сепаратора (или уплотнительных элементов).

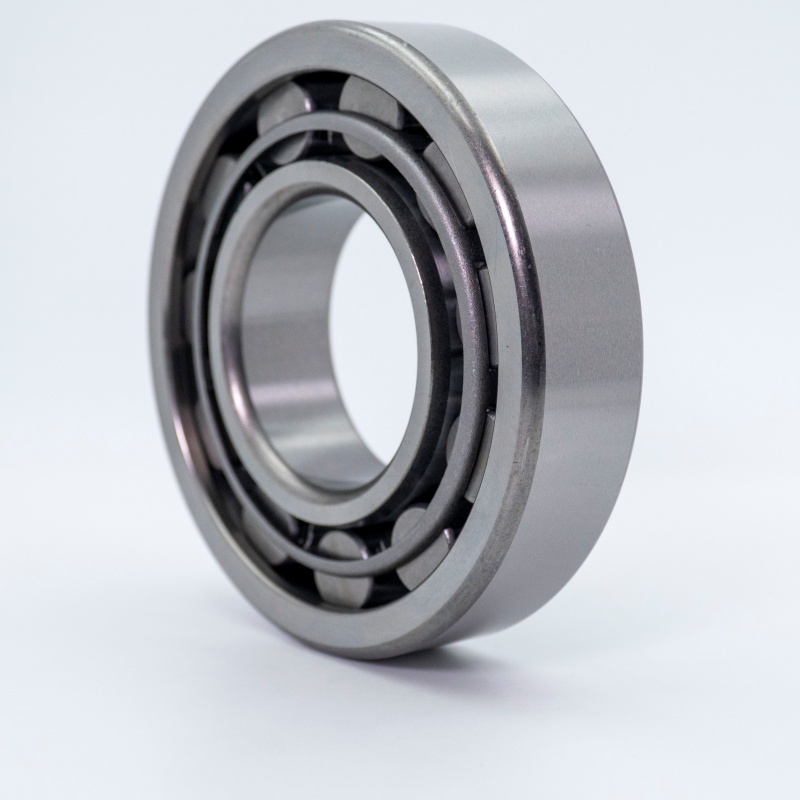

NU408
