NA4924
Игольчатые подшипники используют цилиндрические ролики с соотношением длины к диаметру >4:1. Такая “игольчатая” конструкция обеспечивает рекордную радиальную грузоподъемность в минимальном монтажном пространстве, превосходя шарикоподшипники аналогичного размера.
Описание
маркер
Игольчатый роликоподшипник
| ISO | NA4924 | |
| Внутренний диаметр | d | 120 mm |
| Диаметр дорожки качения (внутреннего кольца) | F | 135 mm |
| Наружный диаметр | D | 165 mm |
| Ширина | B | 45 mm |
| Допустимая динамическая нагрузка | C | 86.4 kN |
| Допустимая статическая нагрузка | C0 | 182 kN |
| Базовая частота вращения | 1400 r/min | |
| Вес | 2.84 kg | |
Конструкция
- Ключевые элементы:
- Наружное кольцо: С дорожкой качения (у бесклеточных может отсутствовать)
- Игольчатые ролики: Шлифованные ролики с линейным контактом
- Сепаратор: Латунный/стальной/полимерный (у бесклеточных отсутствует)
- Внутреннее кольцо: Опционально (тип NA - с кольцом, RNA - без)
Классификация
- По конструкции: Бесклеточные (высокая нагрузка), с сепаратором (высокие обороты)
- По функции: Радиальные, упорные, комбинированные
- Специальные: С фланцем (осевая фиксация), самоустанавливающиеся
Технические Преимущества
| Характеристика | Преимущество |
| Сверхтонкое сечение | Экономия 60% пространства |
| Плотность нагрузки | +300% к шарикоподшипникам |
| Ударопрочность | Линейный контакт распределяет нагрузку |
| Точность вращения | ±0.03мм для точных механизмов |
Области Применения
- Автомобили: КПП (e.g. NTN K30×37×17), шатунные подшипники
- Робототехника: Шарниры роботов (бесклеточные типа K)
- Авиация: Опоры роторов ВСУ
- Медицина: Вращающиеся узлы КТ-сканеров
- Стройтехника: Гидронасосы (например INA HK1516)
Адаптация к Условиям
| Среда | Решение |
| Высокая температура | Ролики с керамикой + спецсепаратор |
| Коррозия | Полностью нержавеющие (маркировка SS) |
| Загрязненная среда | Двойные контактные уплотнения (2RS) |
связаться с нами
Сопутствующие популярные продукты

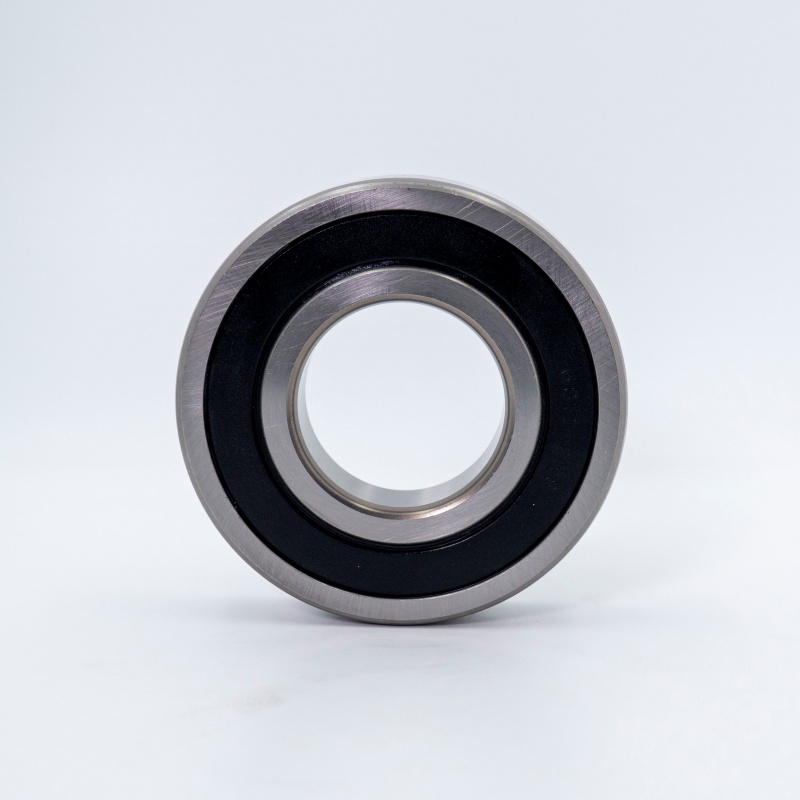

62313 2RS
