K26X30X22
Игольчатые подшипники используют цилиндрические ролики с соотношением длины к диаметру >4:1. Такая “игольчатая” конструкция обеспечивает рекордную радиальную грузоподъемность в минимальном монтажном пространстве, превосходя шарикоподшипники аналогичного размера.
Описание
маркер
Игольчатый роликоподшипник
| ISO | K26X30X22 | |
| Диаметр дорожки качения (внутреннего кольца) | Fw | 26 mm |
| Наружный диаметр | Ew | 30 mm |
| Ширина | Bc | 22 mm |
| Допустимая динамическая нагрузка | C | 7.5 kN |
| Допустимая статическая нагрузка | C0 | 13.7 kN |
| Базовая частота вращения | 8600 r/min | |
| Вес | 0.012 kg | |
Конструкция
- Ключевые элементы:
- Наружное кольцо: С дорожкой качения (у бесклеточных может отсутствовать)
- Игольчатые ролики: Шлифованные ролики с линейным контактом
- Сепаратор: Латунный/стальной/полимерный (у бесклеточных отсутствует)
- Внутреннее кольцо: Опционально (тип NA - с кольцом, RNA - без)
Классификация
- По конструкции: Бесклеточные (высокая нагрузка), с сепаратором (высокие обороты)
- По функции: Радиальные, упорные, комбинированные
- Специальные: С фланцем (осевая фиксация), самоустанавливающиеся
Технические Преимущества
| Характеристика | Преимущество |
| Сверхтонкое сечение | Экономия 60% пространства |
| Плотность нагрузки | +300% к шарикоподшипникам |
| Ударопрочность | Линейный контакт распределяет нагрузку |
| Точность вращения | ±0.03мм для точных механизмов |
Области Применения
- Автомобили: КПП (e.g. NTN K30×37×17), шатунные подшипники
- Робототехника: Шарниры роботов (бесклеточные типа K)
- Авиация: Опоры роторов ВСУ
- Медицина: Вращающиеся узлы КТ-сканеров
- Стройтехника: Гидронасосы (например INA HK1516)
Адаптация к Условиям
| Среда | Решение |
| Высокая температура | Ролики с керамикой + спецсепаратор |
| Коррозия | Полностью нержавеющие (маркировка SS) |
| Загрязненная среда | Двойные контактные уплотнения (2RS) |
связаться с нами
Сопутствующие популярные продукты
3308 2RS
Двухрядные радиально-упорные шарикоподшипники — это специализированный тип подшипников качения. Их ключевая особенность заключается в наличии двух рядов стальных шариков, расположенных между дорожками качения внутреннего и наружного колец, причем дорожки качения смещены друг относительно друга по оси подшипника. Такая конструкция приводит к тому, что линия контакта шариков с дорожками качения образует угол (угол контакта) с радиальной плоскостью подшипника. Наличие этого угла контакта является ключевым фактором, позволяющим этим подшипникам одновременно воспринимать радиальные и осевые нагрузки. По сравнению с однорядными радиально-упорными шарикоподшипниками, двухрядная конструкция обеспечивает значительно более высокую грузоподъемность (особенно осевых нагрузок) и жесткость.
1311 K
Самоустанавливающиеся шарикоподшипники отличаются своей уникальной способностью автоматически компенсировать угловое смещение между валом и корпусом. Это смещение может возникать из-за прогиба вала, ошибок монтажа или осадки фундамента. В отличие от стандартных подшипников, самоустанавливающиеся типы обеспечивают большую эксплуатационную гибкость, снижая концентрацию напряжений, которая приводит к преждевременному выходу из строя в сложных условиях эксплуатации.
GEG100ES 2RS
Шарнирные подшипники (Spherical Plain Bearings), также известные как сферические подшипники скольжения, представляют собой уникальные механические компоненты, специально разработанные для компенсации углового смещения и обеспечения качательного или вращательного движения между соединенными частями. В отличие от стандартных шариковых или роликовых подшипников, они имеют сферическую скользящую контактную поверхность (внутреннее кольцо), которая сочленяется внутри соответствующего сферического наружного кольца. Такая конструкция позволяет осуществлять движение одновременно в нескольких направлениях.
UCP212-37
Подшипники серии UC представляют собой стандартизированные, широко используемые сферические подшипниковые узлы со стяжными втулками. Основой узла является радиальный шарикоподшипник, имеющий сферическую наружную поверхность (сферический наружный диаметр – SPB), который устанавливается в соответствующий сферический пауз чугунного корпуса. Эта серия, изготавливаемая по метрическим стандартам (ISO/ГОСТ), специально разработана для применения в промышленности, где требуются высокая грузоподъемность, простота монтажа и надежная работа.
6844
Радиальный шарикоподшипник (Deep Groove Ball Bearing) является одним из наиболее широко используемых типов подшипников качения. Он состоит из внутреннего кольца, наружного кольца, стальных шариков и сепаратора (или уплотнительных элементов). Глубокие дорожки качения на внутреннем и наружном кольцах позволяют ему выдерживать радиальные нагрузки и ограниченные двухсторонние осевые нагрузки одновременно. Благодаря своей простой конструкции и надежной работе он широко используется в различных механических устройствах.
682
Радиальный шарикоподшипник (Deep Groove Ball Bearing) является одним из наиболее широко используемых типов подшипников качения. Он состоит из внутреннего кольца, наружного кольца, стальных шариков и сепаратора (или уплотнительных элементов). Глубокие дорожки качения на внутреннем и наружном кольцах позволяют ему выдерживать радиальные нагрузки и ограниченные двухсторонние осевые нагрузки одновременно. Благодаря своей простой конструкции и надежной работе он широко используется в различных механических устройствах.
NU2214
Цилиндрические роликоподшипники – это подшипники качения, специально разработанные для восприятия высоких радиальных нагрузок. Их ключевыми элементами качения являются цилиндрические ролики, контактирующие с дорожками качения по линии. Такая конструкция делает их исключительно эффективными при работе с чисто радиальными силами, являясь критически важными компонентами в огромном спектре промышленных применений. По сравнению с шарикоподшипниками того же размера, они обладают значительно более высокой радиальной грузоподъемностью.
K30X35X17
Игольчатые подшипники используют цилиндрические ролики с соотношением длины к диаметру >4:1. Такая “игольчатая” конструкция обеспечивает рекордную радиальную грузоподъемность в минимальном монтажном пространстве, превосходя шарикоподшипники аналогичного размера.
K22X26X17
Игольчатые подшипники используют цилиндрические ролики с соотношением длины к диаметру >4:1. Такая “игольчатая” конструкция обеспечивает рекордную радиальную грузоподъемность в минимальном монтажном пространстве, превосходя шарикоподшипники аналогичного размера.

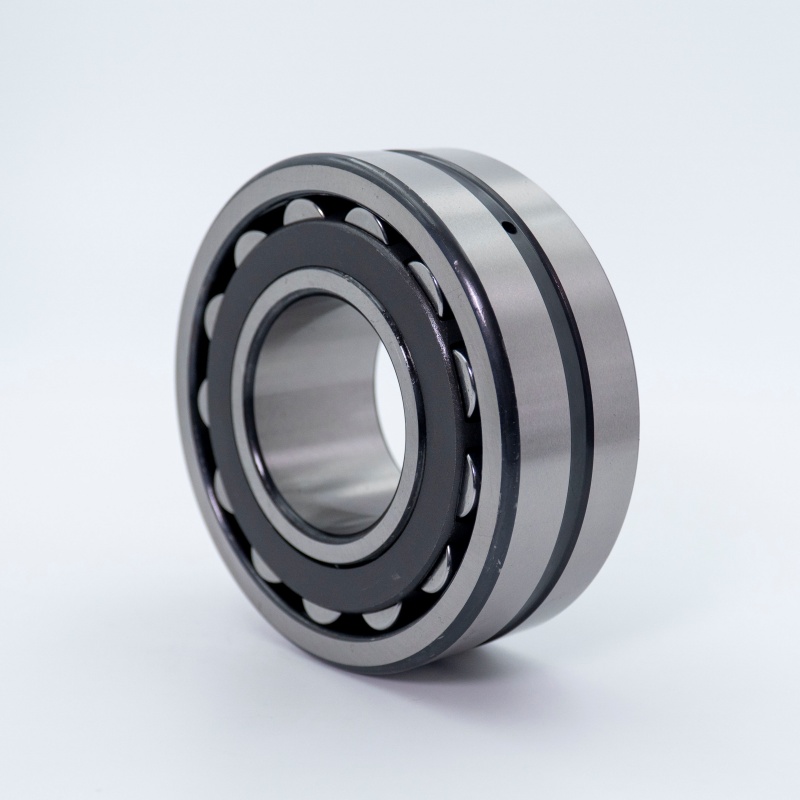

22344 CAW33
