K16X22X12
Игольчатые подшипники используют цилиндрические ролики с соотношением длины к диаметру >4:1. Такая “игольчатая” конструкция обеспечивает рекордную радиальную грузоподъемность в минимальном монтажном пространстве, превосходя шарикоподшипники аналогичного размера.
Описание
маркер
Игольчатый роликоподшипник
| ISO | K16X22X12 | |
| Диаметр дорожки качения (внутреннего кольца) | Fw | 16 mm |
| Наружный диаметр | Ew | 22 mm |
| Ширина | Bc | 12 mm |
| Допустимая динамическая нагрузка | C | 5.52 kN |
| Допустимая статическая нагрузка | C0 | 6 kN |
| Базовая частота вращения | 11000 r/min | |
| Вес | 0.01 kg | |
Конструкция
- Ключевые элементы:
- Наружное кольцо: С дорожкой качения (у бесклеточных может отсутствовать)
- Игольчатые ролики: Шлифованные ролики с линейным контактом
- Сепаратор: Латунный/стальной/полимерный (у бесклеточных отсутствует)
- Внутреннее кольцо: Опционально (тип NA - с кольцом, RNA - без)
Классификация
- По конструкции: Бесклеточные (высокая нагрузка), с сепаратором (высокие обороты)
- По функции: Радиальные, упорные, комбинированные
- Специальные: С фланцем (осевая фиксация), самоустанавливающиеся
Технические Преимущества
| Характеристика | Преимущество |
| Сверхтонкое сечение | Экономия 60% пространства |
| Плотность нагрузки | +300% к шарикоподшипникам |
| Ударопрочность | Линейный контакт распределяет нагрузку |
| Точность вращения | ±0.03мм для точных механизмов |
Области Применения
- Автомобили: КПП (e.g. NTN K30×37×17), шатунные подшипники
- Робототехника: Шарниры роботов (бесклеточные типа K)
- Авиация: Опоры роторов ВСУ
- Медицина: Вращающиеся узлы КТ-сканеров
- Стройтехника: Гидронасосы (например INA HK1516)
Адаптация к Условиям
| Среда | Решение |
| Высокая температура | Ролики с керамикой + спецсепаратор |
| Коррозия | Полностью нержавеющие (маркировка SS) |
| Загрязненная среда | Двойные контактные уплотнения (2RS) |
связаться с нами
Сопутствующие популярные продукты
K160X170X46
Игольчатые подшипники используют цилиндрические ролики с соотношением длины к диаметру >4:1. Такая “игольчатая” конструкция обеспечивает рекордную радиальную грузоподъемность в минимальном монтажном пространстве, превосходя шарикоподшипники аналогичного размера.
UCP315-48
Подшипники серии UC представляют собой стандартизированные, широко используемые сферические подшипниковые узлы со стяжными втулками. Основой узла является радиальный шарикоподшипник, имеющий сферическую наружную поверхность (сферический наружный диаметр – SPB), который устанавливается в соответствующий сферический пауз чугунного корпуса. Эта серия, изготавливаемая по метрическим стандартам (ISO/ГОСТ), специально разработана для применения в промышленности, где требуются высокая грузоподъемность, простота монтажа и надежная работа.
NU2309
Цилиндрические роликоподшипники – это подшипники качения, специально разработанные для восприятия высоких радиальных нагрузок. Их ключевыми элементами качения являются цилиндрические ролики, контактирующие с дорожками качения по линии. Такая конструкция делает их исключительно эффективными при работе с чисто радиальными силами, являясь критически важными компонентами в огромном спектре промышленных применений. По сравнению с шарикоподшипниками того же размера, они обладают значительно более высокой радиальной грузоподъемностью.
K35X42X16
Игольчатые подшипники используют цилиндрические ролики с соотношением длины к диаметру >4:1. Такая “игольчатая” конструкция обеспечивает рекордную радиальную грузоподъемность в минимальном монтажном пространстве, превосходя шарикоподшипники аналогичного размера.
6222 ZZ
Радиальный шарикоподшипник (Deep Groove Ball Bearing) является одним из наиболее широко используемых типов подшипников качения. Он состоит из внутреннего кольца, наружного кольца, стальных шариков и сепаратора (или уплотнительных элементов). Глубокие дорожки качения на внутреннем и наружном кольцах позволяют ему выдерживать радиальные нагрузки и ограниченные двухсторонние осевые нагрузки одновременно. Благодаря своей простой конструкции и надежной работе он широко используется в различных механических устройствах.
UCP202
Подшипники серии UC представляют собой стандартизированные, широко используемые сферические подшипниковые узлы со стяжными втулками. Основой узла является радиальный шарикоподшипник, имеющий сферическую наружную поверхность (сферический наружный диаметр – SPB), который устанавливается в соответствующий сферический пауз чугунного корпуса. Эта серия, изготавливаемая по метрическим стандартам (ISO/ГОСТ), специально разработана для применения в промышленности, где требуются высокая грузоподъемность, простота монтажа и надежная работа.
UCT305
Подшипники серии UC представляют собой стандартизированные, широко используемые сферические подшипниковые узлы со стяжными втулками. Основой узла является радиальный шарикоподшипник, имеющий сферическую наружную поверхность (сферический наружный диаметр – SPB), который устанавливается в соответствующий сферический пауз чугунного корпуса. Эта серия, изготавливаемая по метрическим стандартам (ISO/ГОСТ), специально разработана для применения в промышленности, где требуются высокая грузоподъемность, простота монтажа и надежная работа.

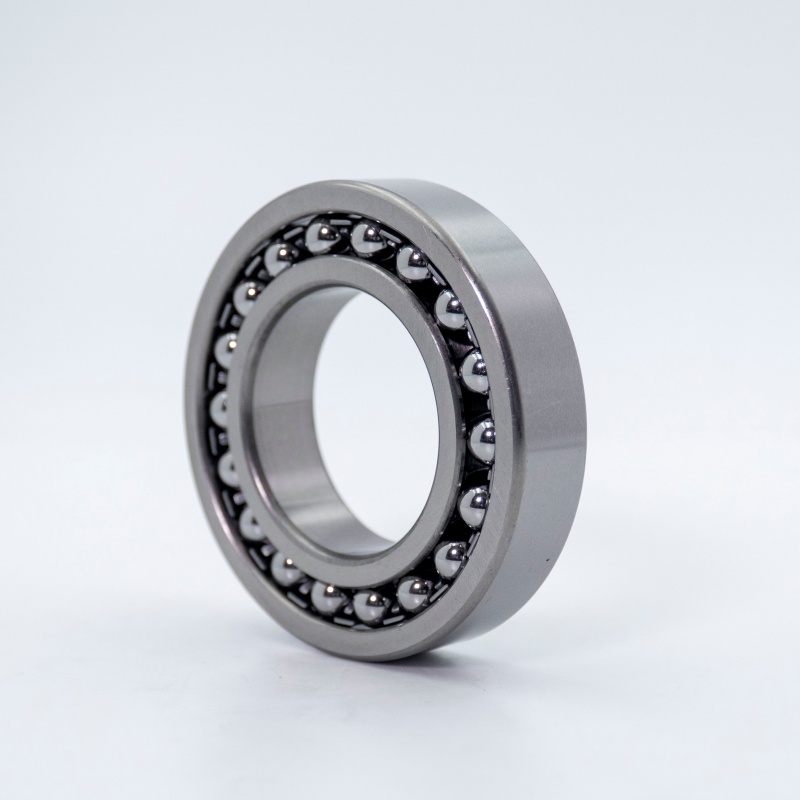

1204
