Продукция
HK0306
Игольчатые подшипники используют цилиндрические ролики с соотношением длины к диаметру >4:1. Такая “игольчатая” конструкция обеспечивает рекордную радиальную грузоподъемность в минимальном монтажном пространстве, превосходя шарикоподшипники аналогичного размера.
Описание
маркер
Игольчатый роликоподшипник
| ISO | HK0306 | |
| Диаметр дорожки качения (внутреннего кольца) | F | 3 mm |
| Наружный диаметр | D | 6.5 mm |
| Ширина | B | 6 mm |
| Допустимая динамическая нагрузка | C | 0.59 kN |
| Допустимая статическая нагрузка | C0 | 0.4 kN |
| Базовая частота вращения | 22100 r/min | |
| Вес | 0.001 kg | |
Конструкция
- Ключевые элементы:
- Наружное кольцо: С дорожкой качения (у бесклеточных может отсутствовать)
- Игольчатые ролики: Шлифованные ролики с линейным контактом
- Сепаратор: Латунный/стальной/полимерный (у бесклеточных отсутствует)
- Внутреннее кольцо: Опционально (тип NA - с кольцом, RNA - без)
Классификация
- По конструкции: Бесклеточные (высокая нагрузка), с сепаратором (высокие обороты)
- По функции: Радиальные, упорные, комбинированные
- Специальные: С фланцем (осевая фиксация), самоустанавливающиеся
Технические Преимущества
| Характеристика | Преимущество |
| Сверхтонкое сечение | Экономия 60% пространства |
| Плотность нагрузки | +300% к шарикоподшипникам |
| Ударопрочность | Линейный контакт распределяет нагрузку |
| Точность вращения | ±0.03мм для точных механизмов |
Области Применения
- Автомобили: КПП (e.g. NTN K30×37×17), шатунные подшипники
- Робототехника: Шарниры роботов (бесклеточные типа K)
- Авиация: Опоры роторов ВСУ
- Медицина: Вращающиеся узлы КТ-сканеров
- Стройтехника: Гидронасосы (например INA HK1516)
Адаптация к Условиям
| Среда | Решение |
| Высокая температура | Ролики с керамикой + спецсепаратор |
| Коррозия | Полностью нержавеющие (маркировка SS) |
| Загрязненная среда | Двойные контактные уплотнения (2RS) |
связаться с нами
Сопутствующие популярные продукты
K110X118X30
Игольчатые подшипники используют цилиндрические ролики с соотношением длины к диаметру >4:1. Такая “игольчатая” конструкция обеспечивает рекордную радиальную грузоподъемность в минимальном монтажном пространстве, превосходя шарикоподшипники аналогичного размера.
NJ409
Цилиндрические роликоподшипники – это подшипники качения, специально разработанные для восприятия высоких радиальных нагрузок. Их ключевыми элементами качения являются цилиндрические ролики, контактирующие с дорожками качения по линии. Такая конструкция делает их исключительно эффективными при работе с чисто радиальными силами, являясь критически важными компонентами в огромном спектре промышленных применений. По сравнению с шарикоподшипниками того же размера, они обладают значительно более высокой радиальной грузоподъемностью.
30217
Конический роликовый подшипник – это прецизионный подшипник качения, разработанный для одновременного восприятия высоких радиальных нагрузок и односторонних осевых нагрузок. Уникальная коническая геометрия дала название этому подшипнику и определяет его основную функцию – эффективное разложение и передачу комбинированных нагрузок.
7330 C
Угловые Контактные Шарикоподшипники (УКШП) — это прецизионные узлы, специально разработанные для одновременного восприятия комбинированных радиальных и осевых нагрузок. В отличие от стандартных радиальных шарикоподшипников, они характеризуются наличием контактного угла (обычно от 15° до 40°), что позволяет им выдерживать значительные осевые усилия в одном направлении, часто в сочетании с умеренными радиальными нагрузками. Такая конструкция делает их незаменимыми в приложениях, требующих высокой точности вращения и жесткости в условиях сложного нагружения.
UK216-HE2316
Подшипники серии UC представляют собой стандартизированные, широко используемые сферические подшипниковые узлы со стяжными втулками. Основой узла является радиальный шарикоподшипник, имеющий сферическую наружную поверхность (сферический наружный диаметр – SPB), который устанавливается в соответствующий сферический пауз чугунного корпуса. Эта серия, изготавливаемая по метрическим стандартам (ISO/ГОСТ), специально разработана для применения в промышленности, где требуются высокая грузоподъемность, простота монтажа и надежная работа.
UCFC211
Подшипники серии UC представляют собой стандартизированные, широко используемые сферические подшипниковые узлы со стяжными втулками. Основой узла является радиальный шарикоподшипник, имеющий сферическую наружную поверхность (сферический наружный диаметр – SPB), который устанавливается в соответствующий сферический пауз чугунного корпуса. Эта серия, изготавливаемая по метрическим стандартам (ISO/ГОСТ), специально разработана для применения в промышленности, где требуются высокая грузоподъемность, простота монтажа и надежная работа.

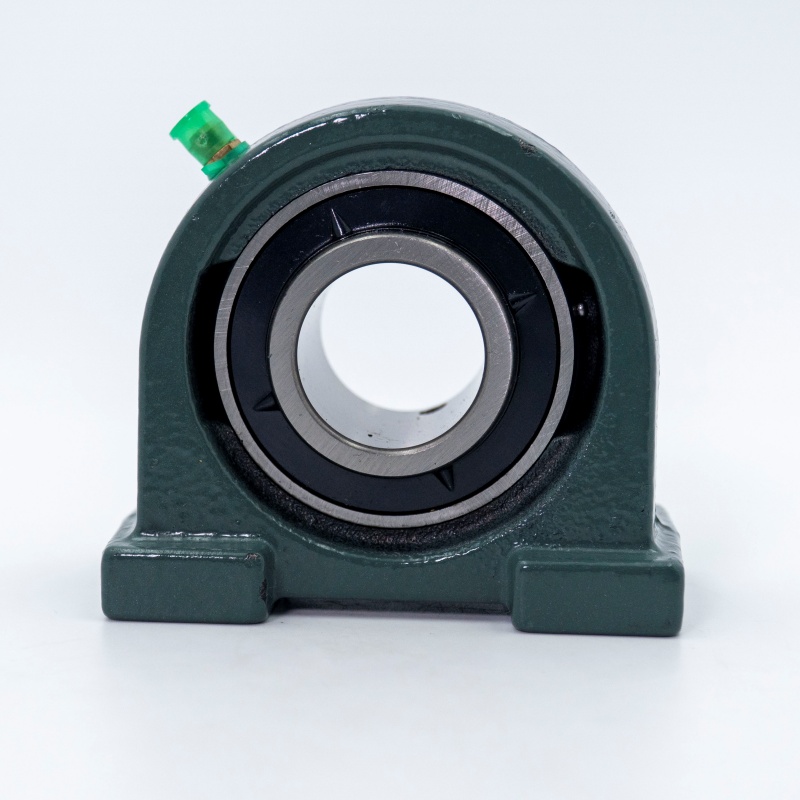

UCPA 212-36
