GEZ76ES

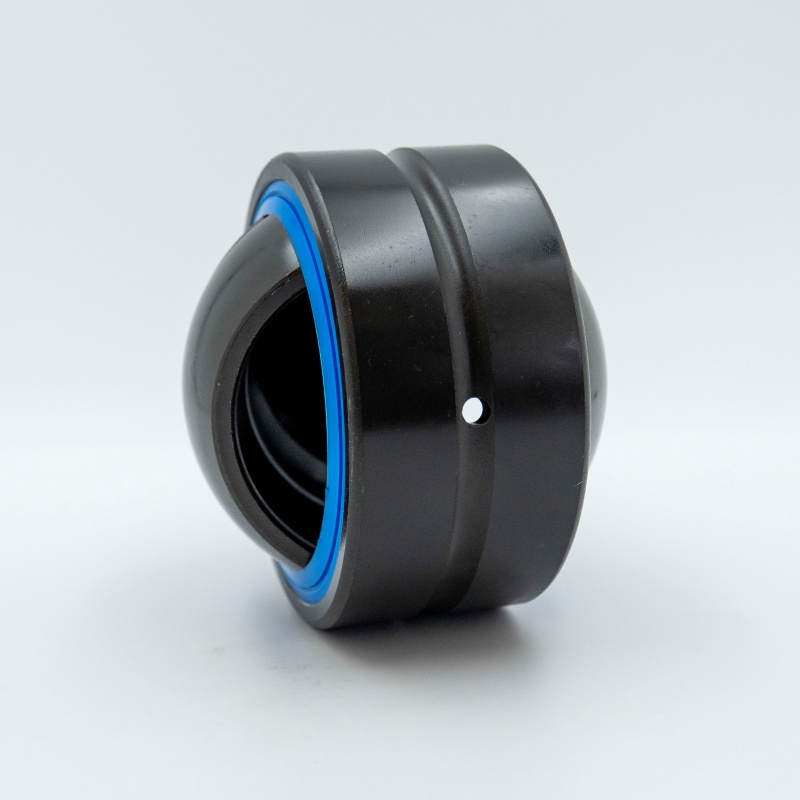

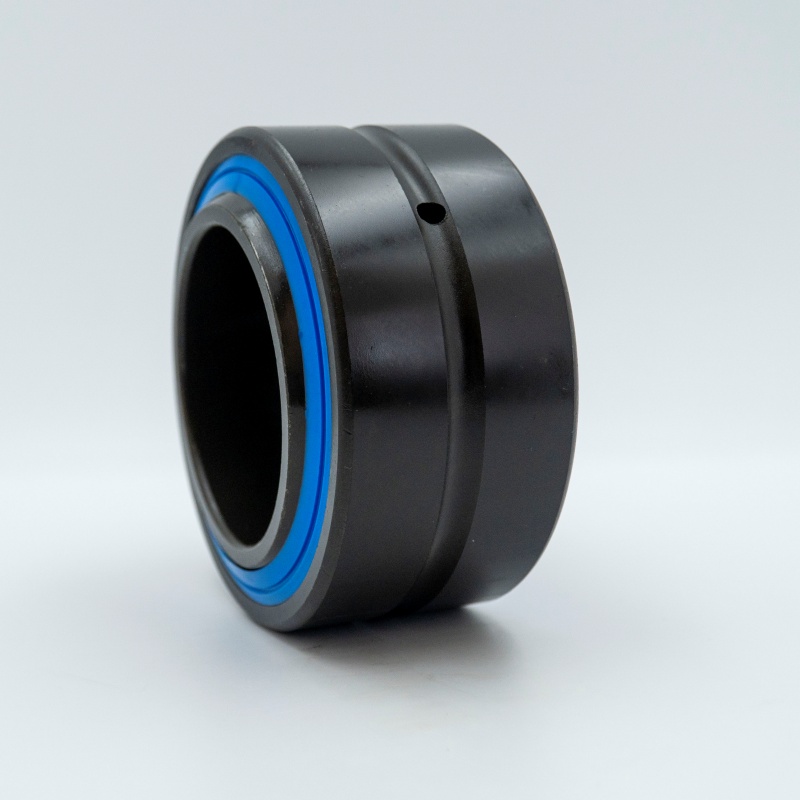

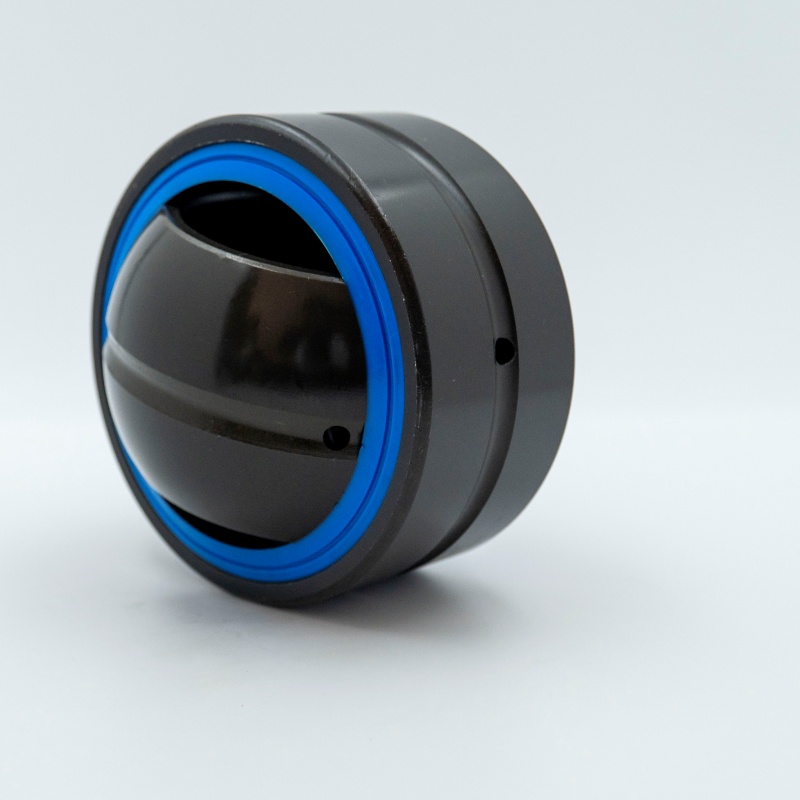

Шарнирные подшипники (Spherical Plain Bearings), также известные как сферические подшипники скольжения, представляют собой уникальные механические компоненты, специально разработанные для компенсации углового смещения и обеспечения качательного или вращательного движения между соединенными частями. В отличие от стандартных шариковых или роликовых подшипников, они имеют сферическую скользящую контактную поверхность (внутреннее кольцо), которая сочленяется внутри соответствующего сферического наружного кольца. Такая конструкция позволяет осуществлять движение одновременно в нескольких направлениях.
Описание
маркер
Шарнирные подшипники

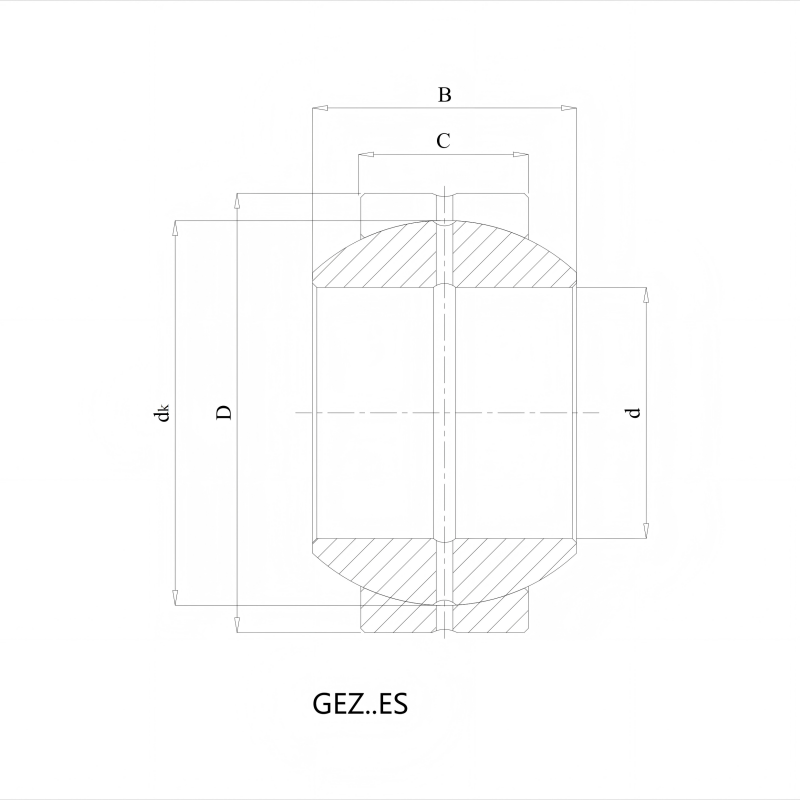

| ISO | GEZ76ES | |
| Внутренний диаметр | d | 3 inch |
| Наружный диаметр | D | 4.75 inch |
| Ширина | B | 2.625 inch |
| Ширина кольца | C | 2.25 inch |
| Допустимая динамическая нагрузка | Dyn.c | 500 kN |
| Допустимая статическая нагрузка | Stat.Co | 1500 kN |
| Диаметр сферы шарнира | dk | 4.311 inch |
| Радиус фаски для входа вала | R1s | 0.04 inch |
| Радиус фаски для установки в корпус | R2s | 0.04 inch |
| Вес | 3.1 kg | |
Конструкция
- Самоустанавливаемость:Компенсирует значительные статические и динамические смещения (прогиб вала, ошибки монтажа).
- Высокая грузоподъемность:Сконструированы для выдерживания высоких радиальных нагрузок, осевых нагрузок или комбинированных нагрузок в различных направлениях.
- Амортизация ударов:Способны демпфировать ударные нагрузки и вибрацию.
- Варианты с низким обслуживанием:Многие типы имеют прочную конструкцию без уплотнений или изготовлены из коррозионностойких материалов для работы без обслуживания или с увеличенными межсервисными интервалами в тяжелых условиях.
- Плавность движения:Низкофрикционные скользящие поверхности обеспечивают точное сочленение.
- Компактная конструкция:Экономия пространства по сравнению с использованием нескольких подшипников для достижения аналогичной подвижности.
Ключевые характеристики
- Высокая осевая грузоподъемность:Отличная работа в приложениях с преобладающими упорными нагрузками.
- Высокая быстроходность:Оптимизированная внутренняя геометрия и конструкция сепараторов обеспечивают значительно более высокие скорости вращения по сравнению с коническими роликоподшипниками при аналогичных осевых нагрузках.
- Высокая жесткость:Обеспечивают отличное сопротивление прогибу и деформации, особенно при предварительном натяге, гарантируя точное позиционирование узлов.
- Низкое трение и высокая точность вращения:Высокие классы точности обеспечивают плавную работу с минимальным крутящим моментом и вибрацией.
- Длительный срок службы:Достигается за счет высококачественных материалов (например, вакуумно-дегазированной стали), передовой термообработки и прецизионного контроля производства.
- Гибкость монтажа:Варианты дуплексной установки позволяют создавать решения, адаптированные под конкретные требования к нагрузкам, моментам и жесткости.
Основные отрасли применения
Шарнирные подшипники незаменимы в требовательных инженерных средах, особенно в:
- Автомобилестроение и транспорт:Подвески, рулевые тяги, трансмиссии.
- Промышленное оборудование:Гидроцилиндры, подъемно-транспортное оборудование, упаковочные машины, сельскохозяйственная техника.
- Строительная и дорожная техника:Шарниры стрелы экскаватора, рычажные механизмы кранов, погрузчики.
- Сельское хозяйство:Тракторы, комбайны, плуги.
- Горнодобывающая промышленность:Прочные подшипники для буровых установок, конвейеров, дробилок, работающие под экстремальными нагрузками и в условиях загрязнения.
- Ветроэнергетика:Системы изменения угла атаки лопастей (pitch) и поворота гондолы (yaw), требующие надежности при переменных нагрузках и погодных условиях.
Типичные применения в механизмах и средах
Эти подшипники необходимы в критически важных точках сочленения, таких как:
- Точки поворота (шарниры):Рычаги, тяги, системы рычагов.
- Гидравлические/пневматические цилиндры:Проушины штока и вилки.
- Системы управления:Приводы (актуаторы), тяги, требующие точного движения.
- Шарниры подвески:Сочленения в транспортных средствах и оборудовании.
- Экстремальные условия:Среды с наличием пыли, грязи, влаги, высокими/низкими температурами, а также воздействием химикатов или морской воды (с использованием коррозионностойких вариантов).
Наши точно спроектированные шарнирные подшипники предлагают надежные решения для обеспечения подвижности в самых сложных промышленных задачах по всему миру.
связаться с нами
Сопутствующие популярные продукты
32210
Конический роликовый подшипник – это прецизионный подшипник качения, разработанный для одновременного восприятия высоких радиальных нагрузок и односторонних осевых нагрузок. Уникальная коническая геометрия дала название этому подшипнику и определяет его основную функцию – эффективное разложение и передачу комбинированных нагрузок.
UCT311-33
Подшипники серии UC представляют собой стандартизированные, широко используемые сферические подшипниковые узлы со стяжными втулками. Основой узла является радиальный шарикоподшипник, имеющий сферическую наружную поверхность (сферический наружный диаметр – SPB), который устанавливается в соответствующий сферический пауз чугунного корпуса. Эта серия, изготавливаемая по метрическим стандартам (ISO/ГОСТ), специально разработана для применения в промышленности, где требуются высокая грузоподъемность, простота монтажа и надежная работа.
3317 ZZ
Двухрядные радиально-упорные шарикоподшипники — это специализированный тип подшипников качения. Их ключевая особенность заключается в наличии двух рядов стальных шариков, расположенных между дорожками качения внутреннего и наружного колец, причем дорожки качения смещены друг относительно друга по оси подшипника. Такая конструкция приводит к тому, что линия контакта шариков с дорожками качения образует угол (угол контакта) с радиальной плоскостью подшипника. Наличие этого угла контакта является ключевым фактором, позволяющим этим подшипникам одновременно воспринимать радиальные и осевые нагрузки. По сравнению с однорядными радиально-упорными шарикоподшипниками, двухрядная конструкция обеспечивает значительно более высокую грузоподъемность (особенно осевых нагрузок) и жесткость.
6306 2RS
Радиальный шарикоподшипник (Deep Groove Ball Bearing) является одним из наиболее широко используемых типов подшипников качения. Он состоит из внутреннего кольца, наружного кольца, стальных шариков и сепаратора (или уплотнительных элементов). Глубокие дорожки качения на внутреннем и наружном кольцах позволяют ему выдерживать радиальные нагрузки и ограниченные двухсторонние осевые нагрузки одновременно. Благодаря своей простой конструкции и надежной работе он широко используется в различных механических устройствах.
K26X30X22
Игольчатые подшипники используют цилиндрические ролики с соотношением длины к диаметру >4:1. Такая “игольчатая” конструкция обеспечивает рекордную радиальную грузоподъемность в минимальном монтажном пространстве, превосходя шарикоподшипники аналогичного размера.
7311 C
Угловые Контактные Шарикоподшипники (УКШП) — это прецизионные узлы, специально разработанные для одновременного восприятия комбинированных радиальных и осевых нагрузок. В отличие от стандартных радиальных шарикоподшипников, они характеризуются наличием контактного угла (обычно от 15° до 40°), что позволяет им выдерживать значительные осевые усилия в одном направлении, часто в сочетании с умеренными радиальными нагрузками. Такая конструкция делает их незаменимыми в приложениях, требующих высокой точности вращения и жесткости в условиях сложного нагружения.
624 ZZ
Радиальный шарикоподшипник (Deep Groove Ball Bearing) является одним из наиболее широко используемых типов подшипников качения. Он состоит из внутреннего кольца, наружного кольца, стальных шариков и сепаратора (или уплотнительных элементов). Глубокие дорожки качения на внутреннем и наружном кольцах позволяют ему выдерживать радиальные нагрузки и ограниченные двухсторонние осевые нагрузки одновременно. Благодаря своей простой конструкции и надежной работе он широко используется в различных механических устройствах.
22338 CAW33
Сферический роликовый подшипник — это высокотехнологичный подшипник качения, специально разработанный для работы в экстремальных условиях эксплуатации. Его ключевое преимущество — способность к самоустановке (самоустанавливаемость). Он автоматически компенсирует перекос между валом и корпусом, вызванный погрешностями монтажа, изгибом вала или осадкой фундамента (типично до 1.5° – 3°). Эта уникальная способность делает эти подшипники идеальным выбором для применений с высокими нагрузками, ударными нагрузками и в условиях, где некоторые перекосы неизбежны.

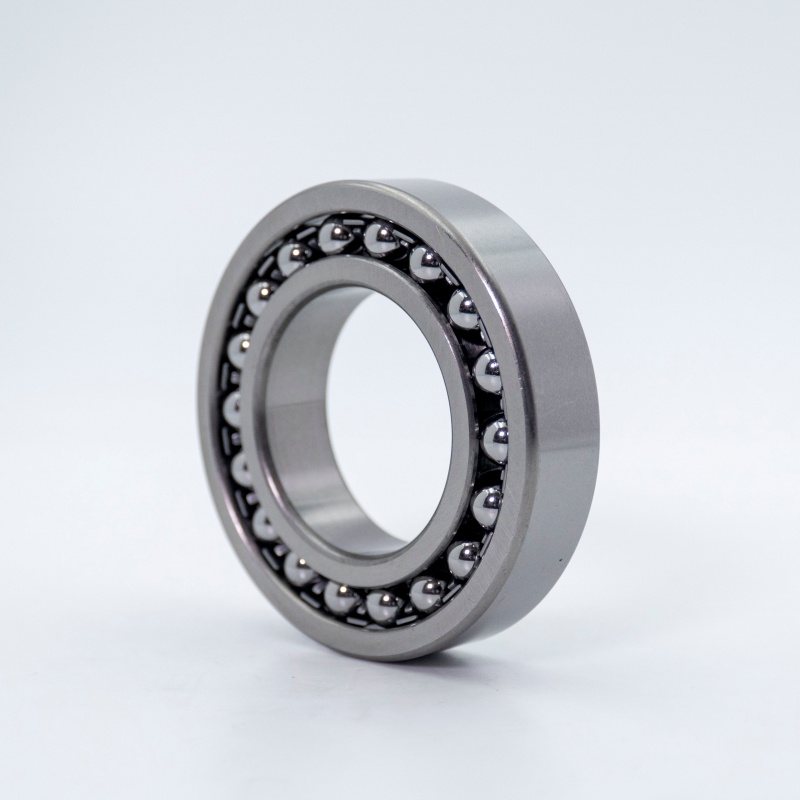

1310 K
