GEZ254ES

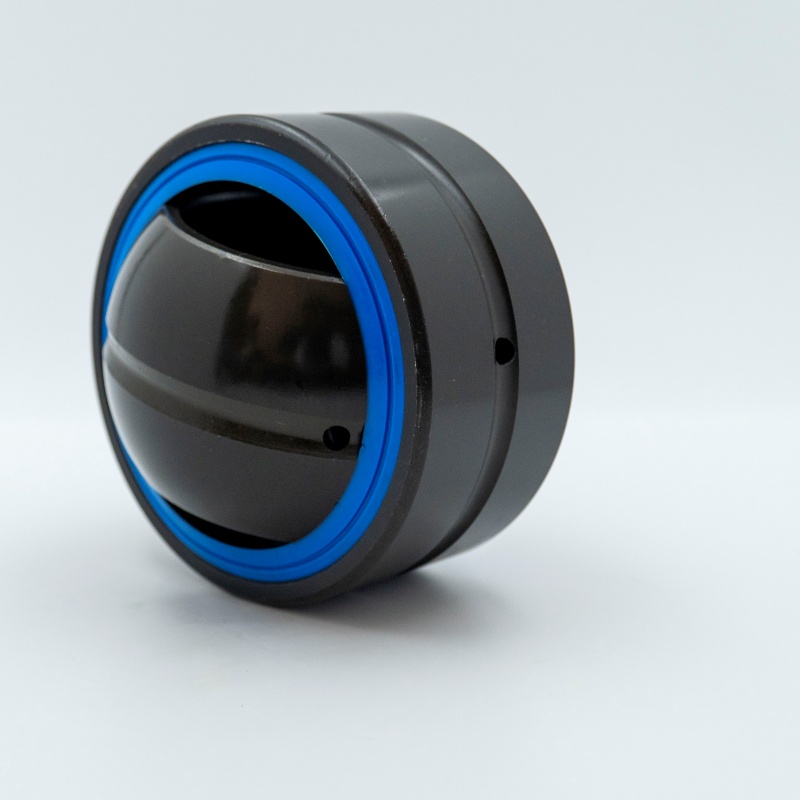

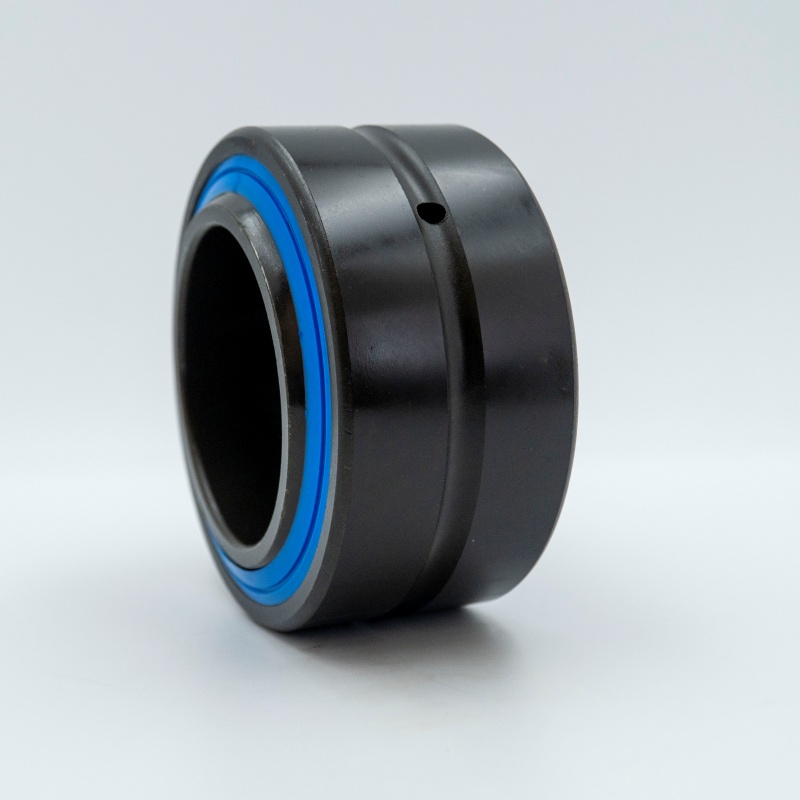

Шарнирные подшипники (Spherical Plain Bearings), также известные как сферические подшипники скольжения, представляют собой уникальные механические компоненты, специально разработанные для компенсации углового смещения и обеспечения качательного или вращательного движения между соединенными частями. В отличие от стандартных шариковых или роликовых подшипников, они имеют сферическую скользящую контактную поверхность (внутреннее кольцо), которая сочленяется внутри соответствующего сферического наружного кольца. Такая конструкция позволяет осуществлять движение одновременно в нескольких направлениях.
Описание
маркер
Шарнирные подшипники

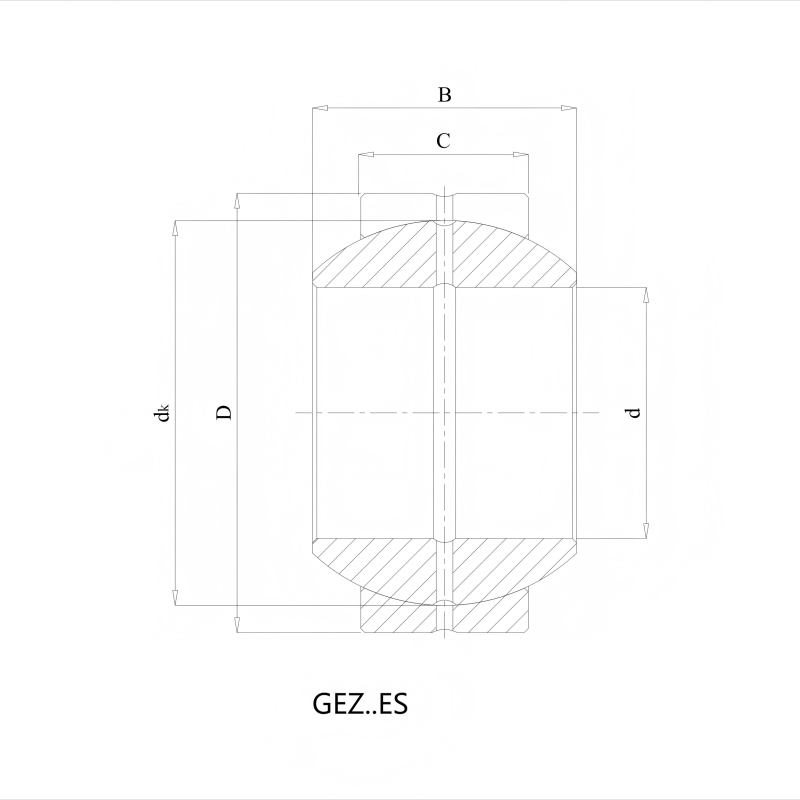

| ISO | GEZ254ES | |
| Внутренний диаметр | d | 10 inch |
| Наружный диаметр | D | 15 inch |
| Ширина | B | 7.5 inch |
| Ширина кольца | C | 6.25 inch |
| Допустимая динамическая нагрузка | Dyn.c | 4340 kN |
| Допустимая статическая нагрузка | Stat.Co | 13050 kN |
| Диаметр сферы шарнира | dk | 13.504 inch |
| Радиус фаски для входа вала | R1s | 0.043 inch |
| Радиус фаски для установки в корпус | R2s | 0.043 inch |
| Вес | 83.3 kg | |
Конструкция
- Самоустанавливаемость:Компенсирует значительные статические и динамические смещения (прогиб вала, ошибки монтажа).
- Высокая грузоподъемность:Сконструированы для выдерживания высоких радиальных нагрузок, осевых нагрузок или комбинированных нагрузок в различных направлениях.
- Амортизация ударов:Способны демпфировать ударные нагрузки и вибрацию.
- Варианты с низким обслуживанием:Многие типы имеют прочную конструкцию без уплотнений или изготовлены из коррозионностойких материалов для работы без обслуживания или с увеличенными межсервисными интервалами в тяжелых условиях.
- Плавность движения:Низкофрикционные скользящие поверхности обеспечивают точное сочленение.
- Компактная конструкция:Экономия пространства по сравнению с использованием нескольких подшипников для достижения аналогичной подвижности.
Ключевые характеристики
- Высокая осевая грузоподъемность:Отличная работа в приложениях с преобладающими упорными нагрузками.
- Высокая быстроходность:Оптимизированная внутренняя геометрия и конструкция сепараторов обеспечивают значительно более высокие скорости вращения по сравнению с коническими роликоподшипниками при аналогичных осевых нагрузках.
- Высокая жесткость:Обеспечивают отличное сопротивление прогибу и деформации, особенно при предварительном натяге, гарантируя точное позиционирование узлов.
- Низкое трение и высокая точность вращения:Высокие классы точности обеспечивают плавную работу с минимальным крутящим моментом и вибрацией.
- Длительный срок службы:Достигается за счет высококачественных материалов (например, вакуумно-дегазированной стали), передовой термообработки и прецизионного контроля производства.
- Гибкость монтажа:Варианты дуплексной установки позволяют создавать решения, адаптированные под конкретные требования к нагрузкам, моментам и жесткости.
Основные отрасли применения
Шарнирные подшипники незаменимы в требовательных инженерных средах, особенно в:
- Автомобилестроение и транспорт:Подвески, рулевые тяги, трансмиссии.
- Промышленное оборудование:Гидроцилиндры, подъемно-транспортное оборудование, упаковочные машины, сельскохозяйственная техника.
- Строительная и дорожная техника:Шарниры стрелы экскаватора, рычажные механизмы кранов, погрузчики.
- Сельское хозяйство:Тракторы, комбайны, плуги.
- Горнодобывающая промышленность:Прочные подшипники для буровых установок, конвейеров, дробилок, работающие под экстремальными нагрузками и в условиях загрязнения.
- Ветроэнергетика:Системы изменения угла атаки лопастей (pitch) и поворота гондолы (yaw), требующие надежности при переменных нагрузках и погодных условиях.
Типичные применения в механизмах и средах
Эти подшипники необходимы в критически важных точках сочленения, таких как:
- Точки поворота (шарниры):Рычаги, тяги, системы рычагов.
- Гидравлические/пневматические цилиндры:Проушины штока и вилки.
- Системы управления:Приводы (актуаторы), тяги, требующие точного движения.
- Шарниры подвески:Сочленения в транспортных средствах и оборудовании.
- Экстремальные условия:Среды с наличием пыли, грязи, влаги, высокими/низкими температурами, а также воздействием химикатов или морской воды (с использованием коррозионностойких вариантов).
Наши точно спроектированные шарнирные подшипники предлагают надежные решения для обеспечения подвижности в самых сложных промышленных задачах по всему миру.
