32322
Конический роликовый подшипник – это прецизионный подшипник качения, разработанный для одновременного восприятия высоких радиальных нагрузок и односторонних осевых нагрузок. Уникальная коническая геометрия дала название этому подшипнику и определяет его основную функцию – эффективное разложение и передачу комбинированных нагрузок.
Описание
маркер
Конический роликовый подшипник
| ISO | 32322 | |
| ГОСТ | 7622 | |
| Диаметр отверстия | d | 110 mm |
| Наружный диаметр | D | 240 mm |
| Ширина внутреннего кольца | B | 80 mm |
| Ширина внешнего кольца | C | 65 mm |
| Общая ширина | T | 84.5 mm |
| Динамическая грузоподъёмность | C | 376 kN |
| Статическая грузоподъёмность | C0 | 498 kN |
| Предельная частота вращения | 1100 r/min | |
| Базовая частота вращения | 800 r/min | |
| Вес | 17 kg | |
Конструкция
- Стандартный конический роликовый подшипник состоит из четырех основных компонентов:
- Внутреннее кольцо (Конус):Коническое кольцо с конической дорожкой качения.
- Наружное кольцо (Чашка):Кольцевая деталь с конической дорожкой качения, угол наклона которой соответствует дорожке внутреннего кольца.
- Конические ролики:Точные конические ролики, катящиеся между дорожками качения внутреннего и наружного колец. Это ключевые элементы, передающие нагрузку.
- Сепаратор:Обычно изготавливается из штампованной стали или конструкционного полимера. Предназначен для равномерного разделения роликов, предотвращения их соприкосновения и обеспечения плавного вращения.
Ключевые характеристики
- Исключительная способность воспринимать комбинированные нагрузки:Коническая конструкция позволяет этим подшипникам эффективно выдерживать значительные радиальные нагрузки наряду с тяжелыми осевыми нагрузками в одном направлении.
- Высокая способность сопротивляться осевому смещению:При установке парами (обычно "спина к спине" или "лицом к лицу") они ограничивают осевое смещение между валом и корпусом, обеспечивая точное осевое позиционирование.
- Гибкость конструкции и монтажа:Конструкция с разделимыми внутренним и наружным кольцами (разборные подшипники) упрощает установку, демонтаж и критически важную регулировку зазора или преднатяга подшипника. Регулировка преднатяга позволяет оптимизировать жесткость и срок службы.
- Широкая область применения:Доступны в различных сериях размеров для удовлетворения различных требований к грузоподъемности.
связаться с нами
Сопутствующие популярные продукты
HK0810
Игольчатые подшипники используют цилиндрические ролики с соотношением длины к диаметру >4:1. Такая “игольчатая” конструкция обеспечивает рекордную радиальную грузоподъемность в минимальном монтажном пространстве, превосходя шарикоподшипники аналогичного размера.
NU202
Цилиндрические роликоподшипники – это подшипники качения, специально разработанные для восприятия высоких радиальных нагрузок. Их ключевыми элементами качения являются цилиндрические ролики, контактирующие с дорожками качения по линии. Такая конструкция делает их исключительно эффективными при работе с чисто радиальными силами, являясь критически важными компонентами в огромном спектре промышленных применений. По сравнению с шарикоподшипниками того же размера, они обладают значительно более высокой радиальной грузоподъемностью.
3306
Двухрядные радиально-упорные шарикоподшипники — это специализированный тип подшипников качения. Их ключевая особенность заключается в наличии двух рядов стальных шариков, расположенных между дорожками качения внутреннего и наружного колец, причем дорожки качения смещены друг относительно друга по оси подшипника. Такая конструкция приводит к тому, что линия контакта шариков с дорожками качения образует угол (угол контакта) с радиальной плоскостью подшипника. Наличие этого угла контакта является ключевым фактором, позволяющим этим подшипникам одновременно воспринимать радиальные и осевые нагрузки. По сравнению с однорядными радиально-упорными шарикоподшипниками, двухрядная конструкция обеспечивает значительно более высокую грузоподъемность (особенно осевых нагрузок) и жесткость.
32211
Конический роликовый подшипник – это прецизионный подшипник качения, разработанный для одновременного восприятия высоких радиальных нагрузок и односторонних осевых нагрузок. Уникальная коническая геометрия дала название этому подшипнику и определяет его основную функцию – эффективное разложение и передачу комбинированных нагрузок.
23264 CAW33
Сферический роликовый подшипник — это высокотехнологичный подшипник качения, специально разработанный для работы в экстремальных условиях эксплуатации. Его ключевое преимущество — способность к самоустановке (самоустанавливаемость). Он автоматически компенсирует перекос между валом и корпусом, вызванный погрешностями монтажа, изгибом вала или осадкой фундамента (типично до 1.5° – 3°). Эта уникальная способность делает эти подшипники идеальным выбором для применений с высокими нагрузками, ударными нагрузками и в условиях, где некоторые перекосы неизбежны.
Шарикоподшипники с глубокими канавками 6006 2RS
Радиальный шарикоподшипник (Deep Groove Ball Bearing) является одним из наиболее широко используемых типов подшипников качения. Он состоит из внутреннего кольца, наружного кольца, стальных шариков и сепаратора (или уплотнительных элементов).
NU1006
Цилиндрические роликоподшипники – это подшипники качения, специально разработанные для восприятия высоких радиальных нагрузок. Их ключевыми элементами качения являются цилиндрические ролики, контактирующие с дорожками качения по линии. Такая конструкция делает их исключительно эффективными при работе с чисто радиальными силами, являясь критически важными компонентами в огромном спектре промышленных применений. По сравнению с шарикоподшипниками того же размера, они обладают значительно более высокой радиальной грузоподъемностью.
6914 2RS
Радиальный шарикоподшипник (Deep Groove Ball Bearing) является одним из наиболее широко используемых типов подшипников качения. Он состоит из внутреннего кольца, наружного кольца, стальных шариков и сепаратора (или уплотнительных элементов). Глубокие дорожки качения на внутреннем и наружном кольцах позволяют ему выдерживать радиальные нагрузки и ограниченные двухсторонние осевые нагрузки одновременно. Благодаря своей простой конструкции и надежной работе он широко используется в различных механических устройствах.
3202 ZZ
Двухрядные радиально-упорные шарикоподшипники — это специализированный тип подшипников качения. Их ключевая особенность заключается в наличии двух рядов стальных шариков, расположенных между дорожками качения внутреннего и наружного колец, причем дорожки качения смещены друг относительно друга по оси подшипника. Такая конструкция приводит к тому, что линия контакта шариков с дорожками качения образует угол (угол контакта) с радиальной плоскостью подшипника. Наличие этого угла контакта является ключевым фактором, позволяющим этим подшипникам одновременно воспринимать радиальные и осевые нагрузки. По сравнению с однорядными радиально-упорными шарикоподшипниками, двухрядная конструкция обеспечивает значительно более высокую грузоподъемность (особенно осевых нагрузок) и жесткость.

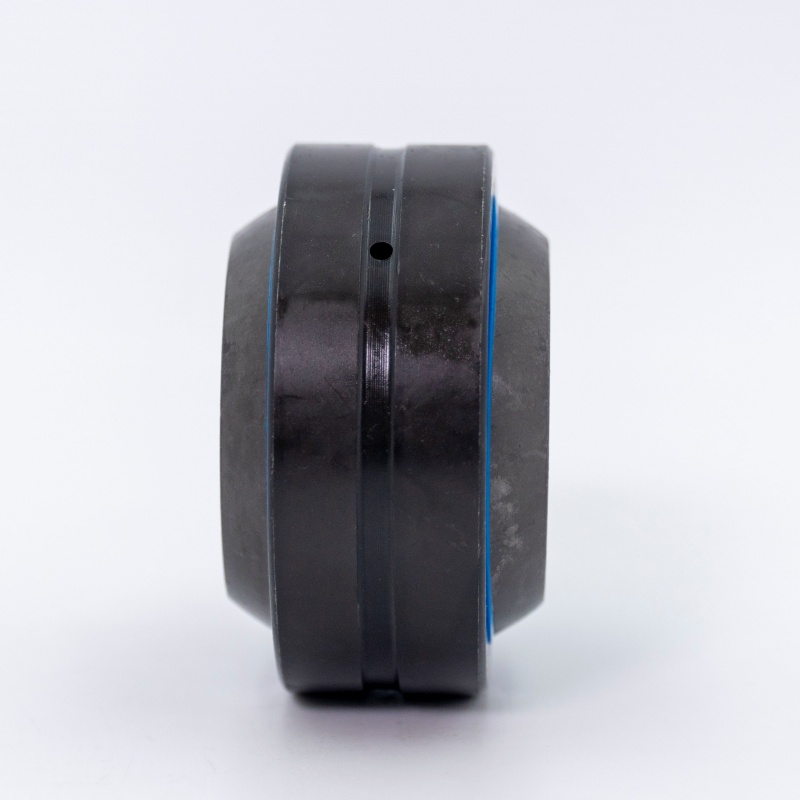

GE180ES 2RS
