32210
Конический роликовый подшипник – это прецизионный подшипник качения, разработанный для одновременного восприятия высоких радиальных нагрузок и односторонних осевых нагрузок. Уникальная коническая геометрия дала название этому подшипнику и определяет его основную функцию – эффективное разложение и передачу комбинированных нагрузок.
Описание
маркер
Конический роликовый подшипник
| ISO | 32210 | |
| ГОСТ | 7510 | |
| Диаметр отверстия | d | 50 mm |
| Наружный диаметр | D | 90 mm |
| Ширина внутреннего кольца | B | 23 mm |
| Ширина внешнего кольца | C | 19 mm |
| Общая ширина | T | 24.75 mm |
| Динамическая грузоподъёмность | C | 49.5 kN |
| Статическая грузоподъёмность | C0 | 60 kN |
| Предельная частота вращения | 3400 r/min | |
| Базовая частота вращения | 2600 r/min | |
| Вес | 0.61 kg | |
Конструкция
- Стандартный конический роликовый подшипник состоит из четырех основных компонентов:
- Внутреннее кольцо (Конус):Коническое кольцо с конической дорожкой качения.
- Наружное кольцо (Чашка):Кольцевая деталь с конической дорожкой качения, угол наклона которой соответствует дорожке внутреннего кольца.
- Конические ролики:Точные конические ролики, катящиеся между дорожками качения внутреннего и наружного колец. Это ключевые элементы, передающие нагрузку.
- Сепаратор:Обычно изготавливается из штампованной стали или конструкционного полимера. Предназначен для равномерного разделения роликов, предотвращения их соприкосновения и обеспечения плавного вращения.
Ключевые характеристики
- Исключительная способность воспринимать комбинированные нагрузки:Коническая конструкция позволяет этим подшипникам эффективно выдерживать значительные радиальные нагрузки наряду с тяжелыми осевыми нагрузками в одном направлении.
- Высокая способность сопротивляться осевому смещению:При установке парами (обычно "спина к спине" или "лицом к лицу") они ограничивают осевое смещение между валом и корпусом, обеспечивая точное осевое позиционирование.
- Гибкость конструкции и монтажа:Конструкция с разделимыми внутренним и наружным кольцами (разборные подшипники) упрощает установку, демонтаж и критически важную регулировку зазора или преднатяга подшипника. Регулировка преднатяга позволяет оптимизировать жесткость и срок службы.
- Широкая область применения:Доступны в различных сериях размеров для удовлетворения различных требований к грузоподъемности.
связаться с нами
Сопутствующие популярные продукты
2200
Самоустанавливающиеся шарикоподшипники отличаются своей уникальной способностью автоматически компенсировать угловое смещение между валом и корпусом. Это смещение может возникать из-за прогиба вала, ошибок монтажа или осадки фундамента. В отличие от стандартных подшипников, самоустанавливающиеся типы обеспечивают большую эксплуатационную гибкость, снижая концентрацию напряжений, которая приводит к преждевременному выходу из строя в сложных условиях эксплуатации.
6914 ZZ

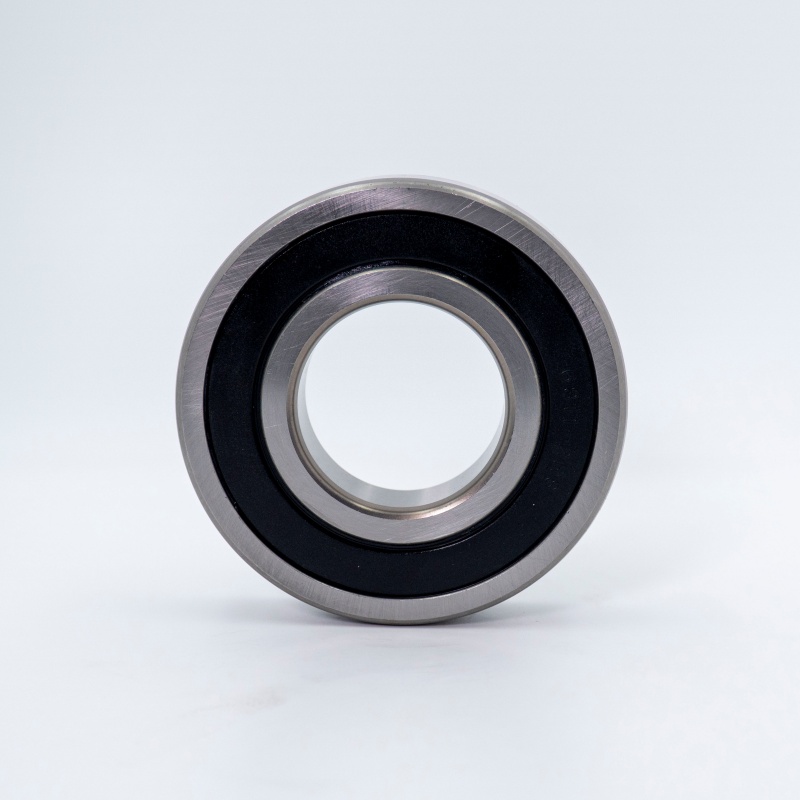

Радиальный шарикоподшипник (Deep Groove Ball Bearing) является одним из наиболее широко используемых типов подшипников качения. Он состоит из внутреннего кольца, наружного кольца, стальных шариков и сепаратора (или уплотнительных элементов). Глубокие дорожки качения на внутреннем и наружном кольцах позволяют ему выдерживать радиальные нагрузки и ограниченные двухсторонние осевые нагрузки одновременно. Благодаря своей простой конструкции и надежной работе он широко используется в различных механических устройствах.
UCT204-12
Подшипники серии UC представляют собой стандартизированные, широко используемые сферические подшипниковые узлы со стяжными втулками. Основой узла является радиальный шарикоподшипник, имеющий сферическую наружную поверхность (сферический наружный диаметр – SPB), который устанавливается в соответствующий сферический пауз чугунного корпуса. Эта серия, изготавливаемая по метрическим стандартам (ISO/ГОСТ), специально разработана для применения в промышленности, где требуются высокая грузоподъемность, простота монтажа и надежная работа.
7418 B
Угловые Контактные Шарикоподшипники (УКШП) — это прецизионные узлы, специально разработанные для одновременного восприятия комбинированных радиальных и осевых нагрузок. В отличие от стандартных радиальных шарикоподшипников, они характеризуются наличием контактного угла (обычно от 15° до 40°), что позволяет им выдерживать значительные осевые усилия в одном направлении, часто в сочетании с умеренными радиальными нагрузками. Такая конструкция делает их незаменимыми в приложениях, требующих высокой точности вращения и жесткости в условиях сложного нагружения.
2218
Самоустанавливающиеся шарикоподшипники отличаются своей уникальной способностью автоматически компенсировать угловое смещение между валом и корпусом. Это смещение может возникать из-за прогиба вала, ошибок монтажа или осадки фундамента. В отличие от стандартных подшипников, самоустанавливающиеся типы обеспечивают большую эксплуатационную гибкость, снижая концентрацию напряжений, которая приводит к преждевременному выходу из строя в сложных условиях эксплуатации.
UCT201-8
Подшипники серии UC представляют собой стандартизированные, широко используемые сферические подшипниковые узлы со стяжными втулками. Основой узла является радиальный шарикоподшипник, имеющий сферическую наружную поверхность (сферический наружный диаметр – SPB), который устанавливается в соответствующий сферический пауз чугунного корпуса. Эта серия, изготавливаемая по метрическим стандартам (ISO/ГОСТ), специально разработана для применения в промышленности, где требуются высокая грузоподъемность, простота монтажа и надежная работа.
6319 2RS
Радиальный шарикоподшипник (Deep Groove Ball Bearing) является одним из наиболее широко используемых типов подшипников качения. Он состоит из внутреннего кольца, наружного кольца, стальных шариков и сепаратора (или уплотнительных элементов). Глубокие дорожки качения на внутреннем и наружном кольцах позволяют ему выдерживать радиальные нагрузки и ограниченные двухсторонние осевые нагрузки одновременно. Благодаря своей простой конструкции и надежной работе он широко используется в различных механических устройствах.
22213 MBW33

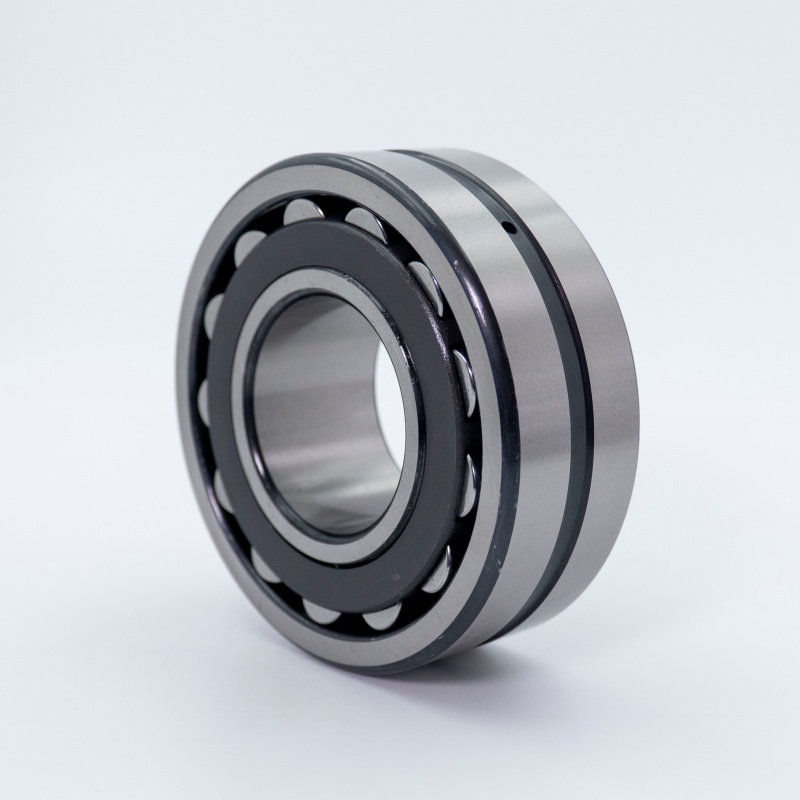

Сферический роликовый подшипник — это высокотехнологичный подшипник качения, специально разработанный для работы в экстремальных условиях эксплуатации. Его ключевое преимущество — способность к самоустановке (самоустанавливаемость). Он автоматически компенсирует перекос между валом и корпусом, вызванный погрешностями монтажа, изгибом вала или осадкой фундамента (типично до 1.5° – 3°). Эта уникальная способность делает эти подшипники идеальным выбором для применений с высокими нагрузками, ударными нагрузками и в условиях, где некоторые перекосы неизбежны.
