3215 ZZ
Двухрядные радиально-упорные шарикоподшипники — это специализированный тип подшипников качения. Их ключевая особенность заключается в наличии двух рядов стальных шариков, расположенных между дорожками качения внутреннего и наружного колец, причем дорожки качения смещены друг относительно друга по оси подшипника. Такая конструкция приводит к тому, что линия контакта шариков с дорожками качения образует угол (угол контакта) с радиальной плоскостью подшипника. Наличие этого угла контакта является ключевым фактором, позволяющим этим подшипникам одновременно воспринимать радиальные и осевые нагрузки. По сравнению с однорядными радиально-упорными шарикоподшипниками, двухрядная конструкция обеспечивает значительно более высокую грузоподъемность (особенно осевых нагрузок) и жесткость.
Описание
маркер
Двухрядных Радиально-Упорных Шарикоподшипников
| ISO | 3215 ZZ | |
| GOST | 3056215 ZZ | |
| Диаметр отверстия | d | 75 mm |
| Наружный диаметр | D | 130 mm |
| Ширина | B | 41.3 mm |
| Динамическая грузоподъёмность | C | 57 kN |
| Статическая грузоподъёмность | C0 | 50.4 kN |
| Предельная частота вращения | 1700 r/min | |
| Базовая частота вращения | 2200 r/min | |
| Вес | 2.1 kg | |
Характеристики двухрядных радиально-упорных шарикоподшипников
- Высокая грузоподъемность:Конструкция с двумя рядами шариков существенно увеличивает как радиальную, так и осевую (особенно двухстороннюю осевую) грузоподъемность подшипника.
- Высокая жесткость:Двухрядная конструкция обеспечивает превосходную жесткость и стабильность при воздействии опрокидывающих моментов или комбинированных нагрузок, обладая большей сопротивляемостью деформации.
- Восприятие осевых нагрузок в двух направлениях:Это одно из самых значительных преимуществ двухрядных радиально-упорных шарикоподшипников. Один подшипник может воспринимать осевые нагрузки с обоих направлений (например, влево и вправо), сохраняя при этом высокую точность и жесткость. Нет необходимости использовать парную установку однорядных подшипников для восприятия двухсторонних нагрузок.
- Высокая точность вращения:Изготавливаются с высокой точностью, обеспечивая плавное и точное вращение.
- Относительная компактность:Несмотря на два ряда шариков, их конструкция обычно более компактна, чем комбинация двух однорядных подшипников, установленных "спина к спине" или "лицом к лицу", что экономит монтажное пространство.
- Упрощенный монтаж:Будучи единым узлом, монтаж проще, чем спаренных однорядных подшипников, и обеспечивает заданный зазор или предварительный натяг.
- Возможность регулировки предварительного натяга:Многие стандартные двухрядные радиально-упорные шарикоподшипники поставляются с оптимизированным предварительным натягом (легким или средним) для достижения наилучшего баланса жесткости, точности вращения и срока службы.
Классификация двухрядных радиально-упорных шарикоподшипников
- Двухрядные радиально-упорные шарикоподшипники классифицируются в основном по углу контакта и конструктивным особенностям:
- По углу контакта:
- Угол контакта 15°:Акцент на высокоскоростные возможности; подходят для умеренных осевых нагрузок, но при высоких требованиях к скорости.
- Угол контакта 25° (Наиболее распространен):Обеспечивает сбалансированное сочетание радиальной/осевой грузоподъемности, жесткости и скорости; наиболее широко используемый тип.
- Угол контакта 30°/40°:Фокус на высокой осевой грузоподъемности и жесткости; подходят для преимущественно осевых нагрузок при относительно низких скоростях.
- По конструктивному исполнению:
- Стандартный тип:Цельное наружное кольцо и разборное(ые) внутреннее(ие) кольцо(а) (часто с буртами или бортами). Наиболее распространенная конструкция (например, серии 3300, 3200).
- Защищенные/уплотненные тип:Оснащены контактными резиновыми уплотнениями (RS/2RS) или бесконтактными защитными шайбами (ZZ/2Z) для использования в условиях, требующих защиты от пыли, влаги или удержания смазки.
- Наружное кольцо с фланцем:Наружное кольцо имеет фланец для легкой осевой фиксации и упрощения монтажа.
- Коническое отверстие:Внутреннее кольцо имеет коническое отверстие для регулировки зазора/преднатяга путем осевого смещения.
- Высоконагруженные/Специальные исполнения:Например, с разделенным надвое внутренним или наружным кольцом (например, некоторые исполнения серии 3200), оптимизированные для распределения контактных напряжений и дальнейшего повышения осевой грузоподъемности.
- По размерным сериям:Классифицируются согласно стандартным размерным сериям ISO (например, 32, 33), обозначающим разные соотношения ширины и диаметра.
- По углу контакта:
Применение двухрядных радиально-упорных шарикоподшипников
Благодаря своей высокой жесткости, точности и способности воспринимать двухсторонние осевые нагрузки, двухрядные радиально-упорные шарикоподшипники широко применяются в узлах, требующих восприятия комбинированных нагрузок (особенно двунаправленных осевых сил и опрокидывающих моментов) и высокой точности вращения. Примеры:
- Шпиндели станков:Подшипники для шпинделей токарных, фрезерных, шлифовальных станков и т.д. — одно из самых распространенных применений.
- Редукторы:Опоры выходных валов в планетарных редукторах и промышленных редукторах (часто требуют восприятия осевых усилий и моментов крена).
- Промышленные насосы:Опора валов центробежных, винтовых насосов и т.д., воспринимающие радиальные и двухсторонние осевые нагрузки.
- Строительная/Сельскохозяйственная техника:Различные приводные валы, поворотные опоры.
- Полиграфическое оборудование:Подшипники печатных цилиндров, требующие высокой точности и плавности хода.
- Оборудование для переработки пластмасс и резины:Опора шнеков экструдеров, подшипники валков смесителей и вальцев.
- Вентиляторы/Газодувки:Опора роторов высокоскоростных вентиляторов.
- Автомобилестроение:Ограниченные применения в высокопроизводительных системах (например, подшипники выключения сцепления премиум-класса), но менее распространены, чем однорядные или четырехточечные подшипники, из-за ограничений по пространству.
- Сочленения роботов.
Примечание: Мы предлагаем широкий ассортимент двухрядных радиально-упорных шарикоподшипников. Пожалуйста, свяжитесь с нами для подбора оптимального подшипника под ваши конкретные требования к применению (величина и направление нагрузки, скорость, требования к точности, монтажное пространство, условия эксплуатации и т.д.).
связаться с нами
Сопутствующие популярные продукты

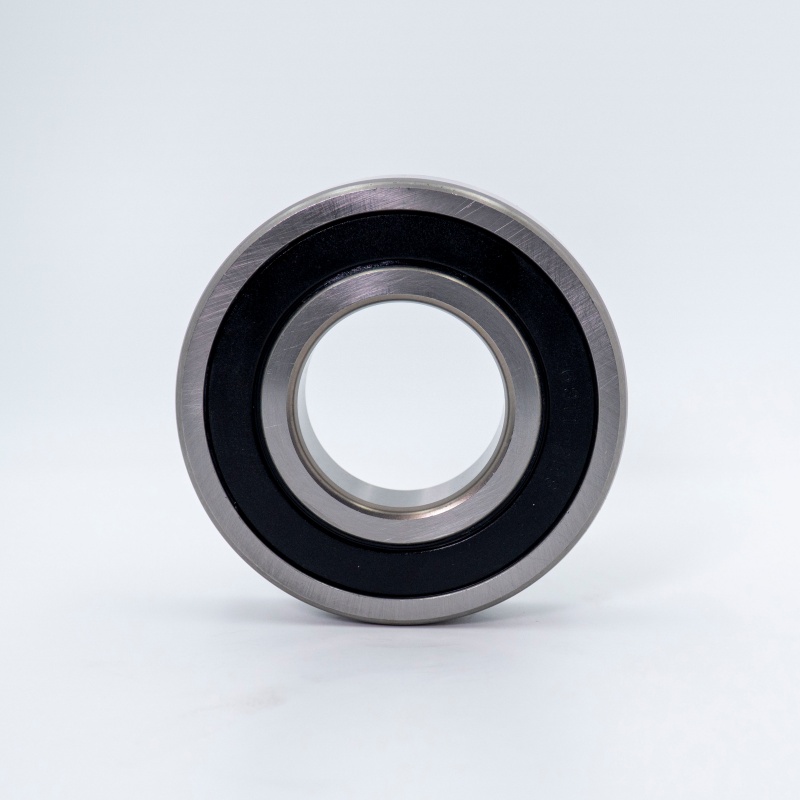

697 2RS
