22215 KCW33

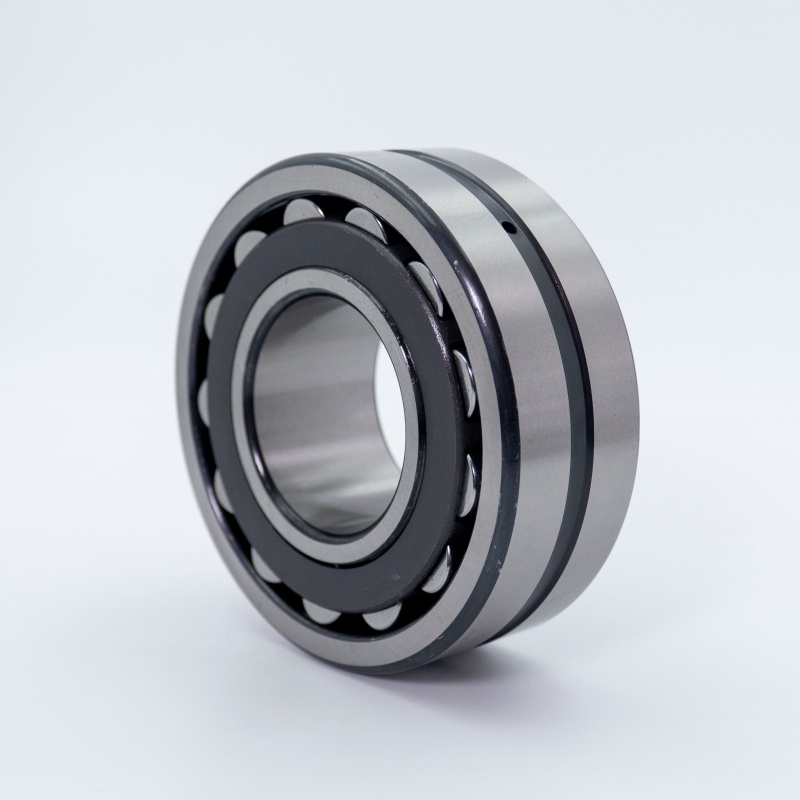

Сферический роликовый подшипник — это высокотехнологичный подшипник качения, специально разработанный для работы в экстремальных условиях эксплуатации. Его ключевое преимущество — способность к самоустановке (самоустанавливаемость). Он автоматически компенсирует перекос между валом и корпусом, вызванный погрешностями монтажа, изгибом вала или осадкой фундамента (типично до 1.5° – 3°). Эта уникальная способность делает эти подшипники идеальным выбором для применений с высокими нагрузками, ударными нагрузками и в условиях, где некоторые перекосы неизбежны.
Описание
маркер
Сферический Роликовый Подшипники
| ISO | 22215 KCW33 | |
| ГОСТ | 153515 H | |
| РУКАВ №. | H315 | |
| Диаметр отверстия | d | 75 mm |
| Наружный диаметр | D | 130 mm |
| Ширина | B | 31 mm |
| Динамическая грузоподъёмность | C | 97.2 kN |
| Статическая грузоподъёмность | C0 | 129 kN |
| Предельная частота вращения | 1900 r/min | |
| Базовая частота вращения | 1400 r/min | |
| Вес | 1.58 kg | |
Конструкция
Подшипник состоит из четырех основных элементов:
- Внутреннее кольцо:Имеет две дорожки качения с буртами для направления роликов.
- Наружное кольцо:Имеет вогнутую сферическую дорожку качения во внутренней поверхности. Центр кривизны этой дорожки совпадает с центром подшипника, что обеспечивает самоустановку.
- Ролики:Бочкообразные (сферические) ролики, симметричные или несимметричные, свободно перекатываются внутри сферической дорожки наружного кольца, позволяя подшипнику наклоняться и вращаться для компенсации перекоса. Два ряда роликов обеспечивают высокую грузоподъемность.
- Сепаратор:Удерживает и разделяет ролики, уменьшая трение и направляя их движение. Сепараторы обычно изготавливаются из штампованной стали или точеной латуни.
Ключевые Характеристики
- Высокая Самоустанавливающаяся Способность:Компенсирует значительные угловые перекосы вала, защищая подшипник от концевых нагрузок и преждевременного выхода из строя, продлевая срок службы.
- Выдающаяся Грузоподъемность:Бочкообразные ролики обеспечивают большую площадь контакта со сферической дорожкой наружного кольца, что позволяет воспринимать очень высокие радиальные нагрузки и умеренные осевые нагрузки в обоих направлениях.
- Прочность и Стойкость к Ударам:Надежная конструкция хорошо переносит тяжелые, ударные нагрузки и вибрации.
- Оптимизированная Внутренняя Геометрия:Обеспечивает эффективное направление роликов, равномерное распределение напряжений, низкое трение и более низкую рабочую температуру.
- Удобство Монтажа (Конусное Отверстие):Варианты с коническим отверстием и установочной втулкой упрощают монтаж и демонтаж на гладких валах без заплечиков.
Типичные Сферы Применения:
Сферический роликовый подшипник незаменимы во многих отраслях тяжелой промышленности и сложных условиях:
- Тяжелое машиностроение: Горнодобывающее оборудование (дробилки, мельницы), металлургия (прокатные станы), цементная промышленность (сырьевые, цементные мельницы).
- Транспортировка и Переработка Материалов: Вибросита, мощные конвейеры, ковшовые элеваторы.
- Энергетика: Редукторы ветрогенераторов, гидроэлектростанции, редукторы и мультипликаторы.
- Другие Отрасли: Оборудование целлюлозно-бумажной промышленности, судовые движители, букс железнодорожных вагонов (некоторые типы), опорные ролики, опоры приводных валов в различных отраслях промышленности.
