22213 MBW33
Сферический роликовый подшипник — это высокотехнологичный подшипник качения, специально разработанный для работы в экстремальных условиях эксплуатации. Его ключевое преимущество — способность к самоустановке (самоустанавливаемость). Он автоматически компенсирует перекос между валом и корпусом, вызванный погрешностями монтажа, изгибом вала или осадкой фундамента (типично до 1.5° – 3°). Эта уникальная способность делает эти подшипники идеальным выбором для применений с высокими нагрузками, ударными нагрузками и в условиях, где некоторые перекосы неизбежны.
Описание
маркер
Сферический Роликовый Подшипники
| ISO | 22213 MBW33 | |
| ГОСТ | 3513 H | |
| Диаметр отверстия | d | 65 mm |
| Наружный диаметр | D | 120 mm |
| Ширина | B | 31 mm |
| Динамическая грузоподъёмность | C | 90 kN |
| Статическая грузоподъёмность | C0 | 117 kN |
| Предельная частота вращения | 2200 r/min | |
| Базовая частота вращения | 1700 r/min | |
| Вес | 1.56 kg | |
Конструкция
Подшипник состоит из четырех основных элементов:
- Внутреннее кольцо:Имеет две дорожки качения с буртами для направления роликов.
- Наружное кольцо:Имеет вогнутую сферическую дорожку качения во внутренней поверхности. Центр кривизны этой дорожки совпадает с центром подшипника, что обеспечивает самоустановку.
- Ролики:Бочкообразные (сферические) ролики, симметричные или несимметричные, свободно перекатываются внутри сферической дорожки наружного кольца, позволяя подшипнику наклоняться и вращаться для компенсации перекоса. Два ряда роликов обеспечивают высокую грузоподъемность.
- Сепаратор:Удерживает и разделяет ролики, уменьшая трение и направляя их движение. Сепараторы обычно изготавливаются из штампованной стали или точеной латуни.
Ключевые Характеристики
- Высокая Самоустанавливающаяся Способность:Компенсирует значительные угловые перекосы вала, защищая подшипник от концевых нагрузок и преждевременного выхода из строя, продлевая срок службы.
- Выдающаяся Грузоподъемность:Бочкообразные ролики обеспечивают большую площадь контакта со сферической дорожкой наружного кольца, что позволяет воспринимать очень высокие радиальные нагрузки и умеренные осевые нагрузки в обоих направлениях.
- Прочность и Стойкость к Ударам:Надежная конструкция хорошо переносит тяжелые, ударные нагрузки и вибрации.
- Оптимизированная Внутренняя Геометрия:Обеспечивает эффективное направление роликов, равномерное распределение напряжений, низкое трение и более низкую рабочую температуру.
- Удобство Монтажа (Конусное Отверстие):Варианты с коническим отверстием и установочной втулкой упрощают монтаж и демонтаж на гладких валах без заплечиков.
Типичные Сферы Применения:
Сферический роликовый подшипник незаменимы во многих отраслях тяжелой промышленности и сложных условиях:
- Тяжелое машиностроение: Горнодобывающее оборудование (дробилки, мельницы), металлургия (прокатные станы), цементная промышленность (сырьевые, цементные мельницы).
- Транспортировка и Переработка Материалов: Вибросита, мощные конвейеры, ковшовые элеваторы.
- Энергетика: Редукторы ветрогенераторов, гидроэлектростанции, редукторы и мультипликаторы.
- Другие Отрасли: Оборудование целлюлозно-бумажной промышленности, судовые движители, букс железнодорожных вагонов (некоторые типы), опорные ролики, опоры приводных валов в различных отраслях промышленности.
связаться с нами
Сопутствующие популярные продукты
32310
Конический роликовый подшипник – это прецизионный подшипник качения, разработанный для одновременного восприятия высоких радиальных нагрузок и односторонних осевых нагрузок. Уникальная коническая геометрия дала название этому подшипнику и определяет его основную функцию – эффективное разложение и передачу комбинированных нагрузок.
32316
Конический роликовый подшипник – это прецизионный подшипник качения, разработанный для одновременного восприятия высоких радиальных нагрузок и односторонних осевых нагрузок. Уникальная коническая геометрия дала название этому подшипнику и определяет его основную функцию – эффективное разложение и передачу комбинированных нагрузок.
NUP407
Цилиндрические роликоподшипники – это подшипники качения, специально разработанные для восприятия высоких радиальных нагрузок. Их ключевыми элементами качения являются цилиндрические ролики, контактирующие с дорожками качения по линии. Такая конструкция делает их исключительно эффективными при работе с чисто радиальными силами, являясь критически важными компонентами в огромном спектре промышленных применений. По сравнению с шарикоподшипниками того же размера, они обладают значительно более высокой радиальной грузоподъемностью.
UCP213
Подшипники серии UC представляют собой стандартизированные, широко используемые сферические подшипниковые узлы со стяжными втулками. Основой узла является радиальный шарикоподшипник, имеющий сферическую наружную поверхность (сферический наружный диаметр – SPB), который устанавливается в соответствующий сферический пауз чугунного корпуса. Эта серия, изготавливаемая по метрическим стандартам (ISO/ГОСТ), специально разработана для применения в промышленности, где требуются высокая грузоподъемность, простота монтажа и надежная работа.
3318 2RS
Двухрядные радиально-упорные шарикоподшипники — это специализированный тип подшипников качения. Их ключевая особенность заключается в наличии двух рядов стальных шариков, расположенных между дорожками качения внутреннего и наружного колец, причем дорожки качения смещены друг относительно друга по оси подшипника. Такая конструкция приводит к тому, что линия контакта шариков с дорожками качения образует угол (угол контакта) с радиальной плоскостью подшипника. Наличие этого угла контакта является ключевым фактором, позволяющим этим подшипникам одновременно воспринимать радиальные и осевые нагрузки. По сравнению с однорядными радиально-упорными шарикоподшипниками, двухрядная конструкция обеспечивает значительно более высокую грузоподъемность (особенно осевых нагрузок) и жесткость.
6212
Радиальный шарикоподшипник (Deep Groove Ball Bearing) является одним из наиболее широко используемых типов подшипников качения. Он состоит из внутреннего кольца, наружного кольца, стальных шариков и сепаратора (или уплотнительных элементов). Глубокие дорожки качения на внутреннем и наружном кольцах позволяют ему выдерживать радиальные нагрузки и ограниченные двухсторонние осевые нагрузки одновременно. Благодаря своей простой конструкции и надежной работе он широко используется в различных механических устройствах.
NU226
Цилиндрические роликоподшипники – это подшипники качения, специально разработанные для восприятия высоких радиальных нагрузок. Их ключевыми элементами качения являются цилиндрические ролики, контактирующие с дорожками качения по линии. Такая конструкция делает их исключительно эффективными при работе с чисто радиальными силами, являясь критически важными компонентами в огромном спектре промышленных применений. По сравнению с шарикоподшипниками того же размера, они обладают значительно более высокой радиальной грузоподъемностью.
6814 ZZ
Радиальный шарикоподшипник (Deep Groove Ball Bearing) является одним из наиболее широко используемых типов подшипников качения. Он состоит из внутреннего кольца, наружного кольца, стальных шариков и сепаратора (или уплотнительных элементов). Глубокие дорожки качения на внутреннем и наружном кольцах позволяют ему выдерживать радиальные нагрузки и ограниченные двухсторонние осевые нагрузки одновременно. Благодаря своей простой конструкции и надежной работе он широко используется в различных механических устройствах.
7407 AC
Угловые Контактные Шарикоподшипники (УКШП) — это прецизионные узлы, специально разработанные для одновременного восприятия комбинированных радиальных и осевых нагрузок. В отличие от стандартных радиальных шарикоподшипников, они характеризуются наличием контактного угла (обычно от 15° до 40°), что позволяет им выдерживать значительные осевые усилия в одном направлении, часто в сочетании с умеренными радиальными нагрузками. Такая конструкция делает их незаменимыми в приложениях, требующих высокой точности вращения и жесткости в условиях сложного нагружения.

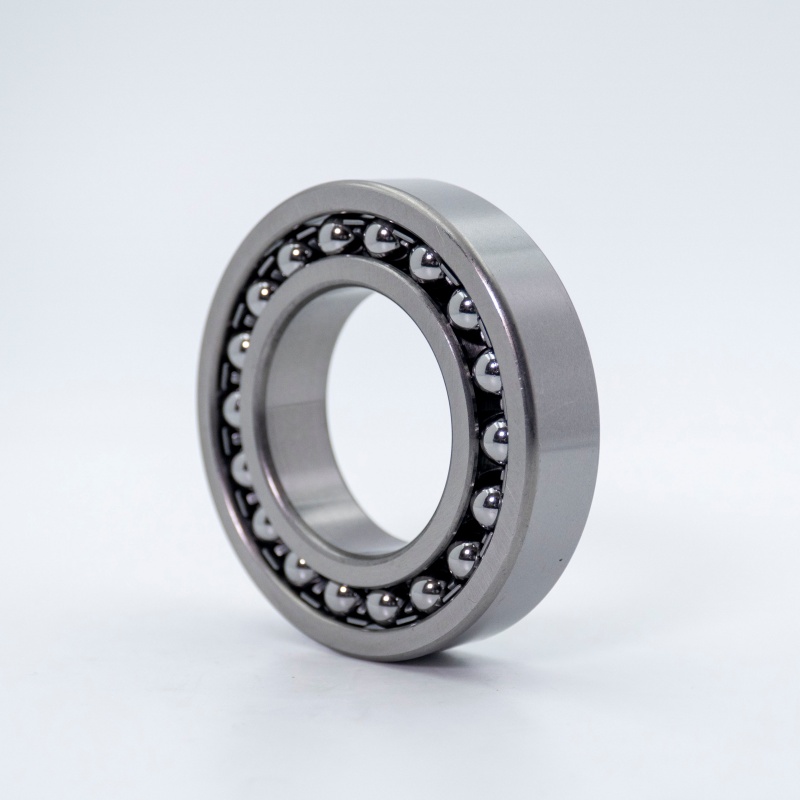

2315
